Wybieranie rozmiaru profilu z tabel konfiguracji i tabel konfiguracji (2025 SP2)

W przypadku konstrukcji spawanych i systemów struktur można wybrać rozmiar profilu z tabel konfiguracji i tabel konfiguracji.

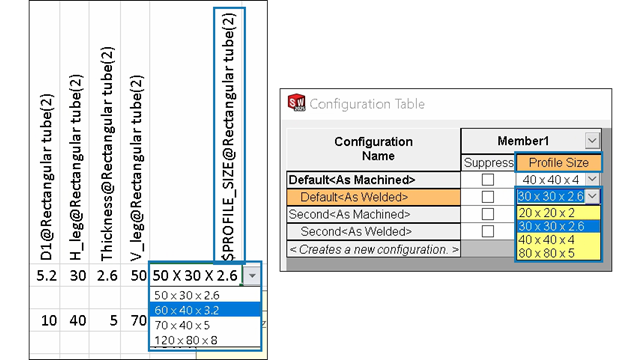

W przypadku skonfigurowanych profili tabela konfiguracji i tabela konfiguracji wyświetlają kolumnę Rozmiar profilu, w której można wybrać rozmiar.

Aby kontrolować rozmiar profilu w tabelach konfiguracji, nagłówek kolumny używa następującej składni:
  • Konstrukcje spawane: $PROFILE_SIZE@feature_name
  • Systemy struktur: $PROFILE_SIZE@member_name
Aby wstawić tabelę konfiguracji:
  1. Otworzyć część, która ma wiele konfiguracji.
  2. Kliknąć Tabela konfiguracji Excel (pasek narzędzi Narzędzia) lub kliknąć Wstaw > Tabele > Tabela konfiguracji Excel.
Można również wybrać rozmiar profilu, edytując tabelę konfiguracji.
Aby uzyskać dostęp do tabeli konfiguracji:
  1. W części, która ma wiele konfiguracji, kliknąć kartę ConfigurationManager.
  2. Rozwinąć pozycję Tabele .
  3. Kliknąć prawym przyciskiem myszy Tabela konfiguracji , a następnie kliknąć Pokaż tabelę.
