Dimensões em cadeia

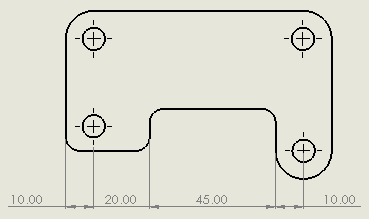

Você pode criar uma cadeia de dimensões associadas medindo de um recurso para o seguinte.

Você pode criar dimensões em cadeia em desenhos e em esboços em peças e montagens. As dimensões em cadeia são dimensões de referência orientadas pela geometria. Não é permitido alterar seus valores ou usar os valores para direcionar o modelo.

Ao criar dimensões em cadeia, sua primeira seleção define a aresta inicial da cadeia. As seleções subsequentes são medidas de uma seleção para a seguinte. Você pode selecionar itens como arestas, vértices, círculos e pontos médios.

Criar dimensões em cadeia

Para criar dimensões em cadeia:

  1. Clique em Dimensão em cadeia (barra de ferramentas Dimensões/Relações) ou em Ferramentas > Dimensões > Cadeia.

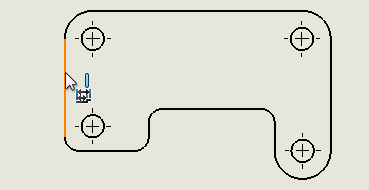

  2. Selecione a aresta inicial.


  3. Clique nos recursos para adicionar ao conjunto em cadeia.


Adicionar dimensões a dimensões em cadeia existentes

Para adicionar manualmente uma dimensão geral a um conjunto de dimensões em cadeia:

  • Clique com o botão direito do mouse em qualquer dimensão do conjunto e clique em Adicionar total.

Para adicionar mais dimensões a um conjunto de dimensões em cadeia:

  • Clique com o botão direito do mouse em qualquer dimensão do conjunto, clique em Adicionar à Cadeia e, em seguida, selecione outros itens para adicioná-los à cadeia.
Você pode excluir uma dimensão de um conjunto de dimensões em cadeia. As dimensões ao redor se ajustam automaticamente para evitar lacunas na cadeia.

Para automatizar algumas ações comuns de dimensão em cadeia:

  1. Clique em Ferramentas > Opções > Propriedades do documento > Dimensões > Linear.
  2. Em Dimensões em cadeia, selecione as opções:
    Opção Descrição
    Adicionar dimensão geral às dimensões da cadeia Adiciona automaticamente uma dimensão geral quando você cria um conjunto de dimensões da cadeia.
    Adicionar última dimensão de referência (Disponível se a opção Adicionar dimensão geral a dimensões da cadeia estiver selecionada.) Adiciona automaticamente uma dimensão de referência final quando você cria um conjunto de dimensões da cadeia.

Conversão entre dimensões de linha de base e de cadeia

Você pode converter as dimensões de linha de base em dimensões de cadeia e vice-versa.

Para converter uma dimensão de cadeia em uma dimensão de linha de base:

  • Clique com o botão direito do mouse em qualquer dimensão do conjunto e clique em Converter em base.

Para converter uma dimensão de linha de base em uma dimensão de cadeia:

  • Clique com o botão direito do mouse em qualquer dimensão do conjunto e clique em Converter em cadeia.

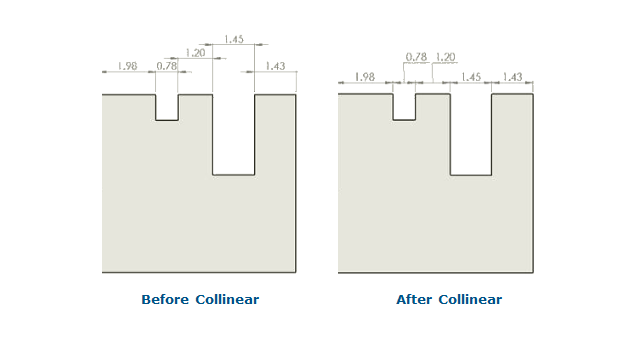

Manter dimensões da cadeia colineares

Você pode fazer com que as dimensões da cadeia permaneçam colineares mesmo com espaço limitado.

Quando o texto da dimensão e as pontas de seta se sobrepõem, você pode selecionar opções para escolher o melhor ajuste.

Para manter as dimensões de cadeia colineares quando o texto de dimensão se sobrepõe:
  1. Clique em Ferramentas > Opções > Propriedades do documento > Dimensões > Linear.
  2. Em Dimensões da cadeia, selecione Deslocar texto automaticamente quando o espaço for limitado.
    Para ISO e ANSI, essa opção é selecionada por padrão.
Para manter as dimensões de cadeia colineares quando as pontas de seta se sobrepõem:
  1. Clique em Ferramentas > Opções > Propriedades do documento > Dimensões > Linear.
  2. Em Dimensões da cadeia, selecione Quando as pontas de seta se sobrepuserem, substitua a terminação da ponta de seta automaticamente por: e especifique uma opção.
    • Pontos. Substitui pontas de seta por pontos.
    • Traçados oblíquos. Substitui pontas de seta por traços oblíquos.
      Para ISO, essa opção é selecionada por padrão.
