Referencias de componentes

Puede asignar referencias de componentes a un componente o a todos los componentes de nivel superior de un ensamblaje.

En el cuadro de diálogo Referencias de componentes, puede asignar referencias de componentes a los componentes de nivel superior de un ensamblaje. Para abrir el cuadro de diálogo, haga clic con el botón derecho del ratón en el nombre de ensamblaje en el gestor de diseño del FeatureManager y haga clic en Editar referencias de componentes.

En el cuadro de diálogo Propiedades del componente, puede asignar un valor diferente para Referencia de componente en cada instancia de un componente en un ensamblaje.

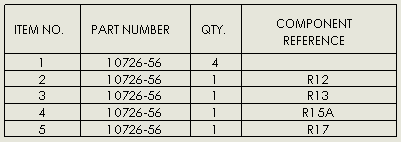

Por ejemplo, puede utilizar Referencia de componente para guardar los designadores de referencia de un ensamblaje de mazo eléctrico o placa de circuitos impresos. Cuando diferentes instancias del mismo componente tienen valores diferentes para Referencia de componente, puede mostrar las instancias como elementos de línea individuales en una LDM. En los dibujos, también puede vincular el valor de una referencia de componente al texto de un globo.

En los ensamblajes, haga clic con el botón derecho del ratón en un componente y, a continuación, haga clic en Propiedades de componente y especifique un valor para Referencia de componente. El valor aparece entre llaves { } al final de la cadena de nombre del componente en el gestor de diseño del FeatureManager.

En los ensamblajes o dibujos, al insertar una columna en una LDM, seleccione REFERENCIA DE COMPONENTE para Tipo de columna.

En dibujos, al insertar globos, seleccione Referencia de componente para Texto de globo.

Para vincular globos a valores de referencia de componente, el dibujo debe contener una LDM con una columna REFERENCIA DE COMPONENTE.
