Cuando cree una lista de materiales (LDM) para un ensamblaje de sistema de recorrido, podrá seleccionar una plantilla que enumera cada tubería con longitud distinta como un elemento individual. La plantilla también asigna números de piezas basados en una propiedad específica a la configuración.
En caso contrario, el método de insertar y editar una LDM es igual que con otros tipos de dibujos de ensamblajes.
Puede agregar una LDM a un ensamblaje de sistema de recorrido o a una vista de un dibujo para dicho ensamblaje.
En un dibujo se puede insertar una Lista de materiales basada en una tabla o una Lista de materiales basada en Excel, pero no ambas.
Cree la plantilla para la LDM de ensamblaje de sistema de recorrido antes de incluirla en el ensamblaje o en la vista de dibujo.
Columnas especiales para los ensamblajes del sistema de tuberías
La LDM incluye columnas especiales para los ensamblajes del sistema de tuberías:
- La columna Nº DE PIEZA visualiza la propiedad específica a la configuración SWbompartno (las piezas de recorrido de muestra incluyen esta propiedad en las tablas de diseño).
- Cada configuración de un empalme tiene un número de pieza distinto.
- Todos los segmentos de recorrido cortados de la misma materia prima tienen el mismo número de pieza.
- Cada tubería de longitud distinta se enumera como un elemento utilizando la propiedad SWPipeLength, con la longitud visualizada en la columna LONGITUD DE TUBERÍA.

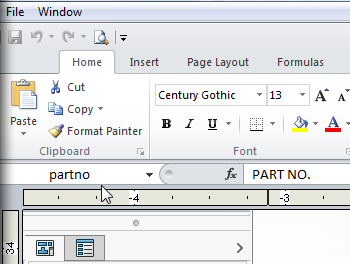

Si edita la plantilla en Excel, no edite el texto en el cuadro Nombre de ninguna columna predeterminada.
Puede crear columnas personalizadas en la plantilla Piping BOM Template. Por ejemplo, cree una columna para la propiedad SWElbowAngle (el ángulo de un componente acodado).
Consulte Lista de materiales - Propiedades personalizadas si desea obtener más información al respecto.
También hay columnas ocultas en la plantilla, no visualice, edite o elimine las columnas ocultas.
