Birden çok tesisat alt montajında kullanılan eş kabloların toplam uzunluğunu ve kütlesini malzeme listesinde (BOM) tek bir çizgi olarak görüntüleyebilirsiniz.
Faydaları: Birden çok kablo demeti alt montajı olan büyük montajlarda, eş kablolar genellikle ayrı olarak görünür ve bu da malzeme listesinin okunmasını ve analiz edilmesini zorlaştırır. Bu geliştirmeyle SOLIDWORKS Routing, alt montajlardaki eş kabloları otomatik olarak algılar ve bunların toplam uzunluk ve kütlesini tek bir satırda birleştirir.
Bu davranış aşağıdaki malzeme listesi tipleri için geçerlidir:
- Yalnızca Parça Malzeme Listesi

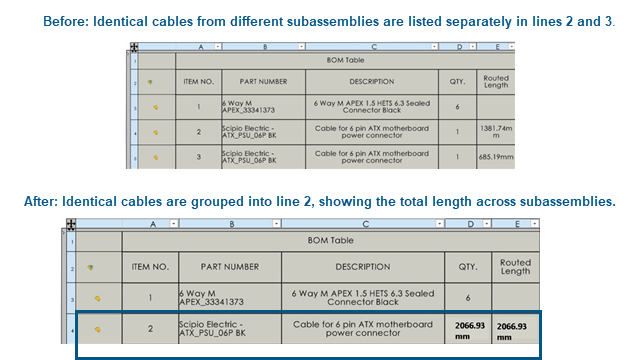

Daha önce ayrı olarak listelenen kablolar, toplam değerlerle birleştirilmiş bir giriş olarak görünür.
- Girintili Malzeme Listesi
Diğer tesisat alt montajlarından kablo girişlerini birleştirmek için Eş Bileşenleri Birleştir seçeneğini belirleyebilirsiniz. Seçilen satır kalır ve toplam uzunluk ve kütle görüntülenir.
- Düzleştirilmiş BOM
Birden fazla alt montajdan eş kablolar, toplam değerlerle tek bir satırda birleşir.
Üst Düzey Malzeme Listeleri bu değişiklikten etkilenmez.
Örnek bir iş akışı:
- Aynı kabloyu kullanarak birden çok kablolama alt montajına sahip bir montaj oluşturun.
- Bir malzeme listesi tablosu ekleyin ve Yalnızca Parça, Girintili veya Düzleştirilmiş gibi bir malzeme listesi tipi seçin.
