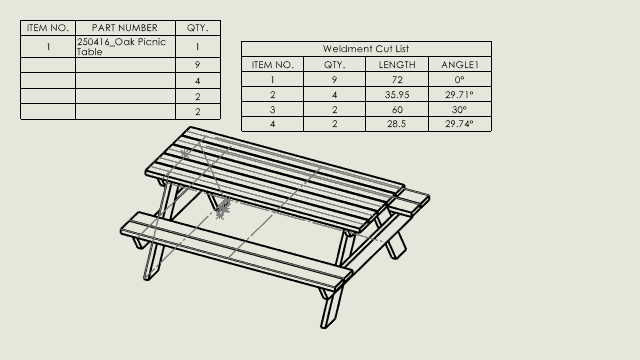

Malzeme Listesi (BOM) PropertyManager'ında, kaynaklı montaj profillerini ve miktarlarını ayrıntılı bir kesim listesinde daha verimli bir şekilde gruplayabilirsiniz.
Kaynaklı montaj profillerini ve miktarlarını gruplamak için:
- Bir kaynak veya yapı sisteminin teknik resminde, Malzeme Listesi
öğesine (Tablo araç çubuğu) veya öğesine tıklayın.
- Malzeme Listesi PropertyManager'ında Malzeme Listesi Tipi altında:
- Girintili öğesini seçin.
- Detaylı kesim listesi öğesini seçin.
- Kaynak Gruplama öğesine tıklayın.
- Kaynak Gruplama iletişim kutusunda, gruplanacak öğeleri seçin:
- PROFİL (Standart, Tip, Boyut). Kaynaklı montaj modelindeki yapısal elemanları tanımlar. Bu, kiriş veya tüp gibi yapısal bir elemanın çapraz kesit şeklidir.
- ÖLÇÜ BİRİMİ. Malzeme Listesindeki modeller için ölçü birimini belirtir.
- MALZEME. Modellerin aynı olup olmadığını belirlerken malzemeleri tanır, farklı malzemelere sahip geometrik olarak eş modelleri kesim listesindeki ayrı klasörlerde gruplandırır.
- UZUNLUK. Bir kaynaklı montaj içindeki her bir modelin ayrı uzunluklarını ve birlikte gruplanan eş modellerin toplam uzunluğunu belirler.
- AÇI1. Çizim profiline en yakın uç yüzü belirtir.
- AÇI2. AÇI1'in karşı tarafındaki uç yüzü belirtir.
- TANIM. Malzeme tipi ve kaplama gibi her kesim listesi öğesi hakkında ayrıntılar sağlar.
- PARÇA NUMARASI (SW-Parça Numarası). Kesim listesinde SW-Parça Numarası adlı bir özel özelliği belirtir.
- Tamam seçeneğine tıklayın.
öğesine tıklayın.
