在几何公差符号范围内指定文本和符号

创建几何公差符号范围时，可以添加文本和符号。

您可以添加：

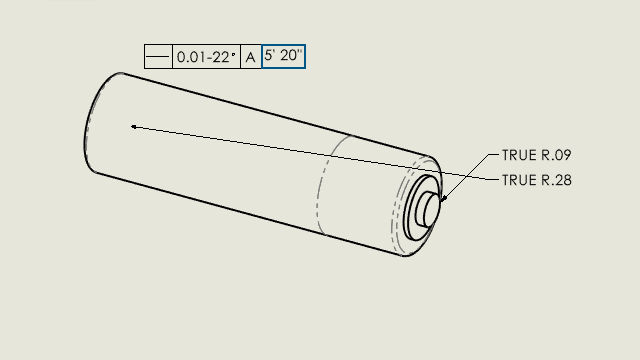

  • 角度度数，分钟 (') 和秒 (") 符号以及字母
  • 文本和符号
  • 特征控制框第二部分中的文本框
要在形位公差符号范围内指定文本和符号，请执行以下操作：
  1. 在工程图中，单击形位公差 （注解工具栏）或单击插入 > 注解 > 形位公差。
  2. 在图形区域中，单击以放置符号。
    特征控制框将出现，周围围绕着控标和公差对话框。
  3. 在公差对话框中，选择范围。
  4. 指定文本和符号。
  5. 在几何公差 PropertyManager 中，单击 。
