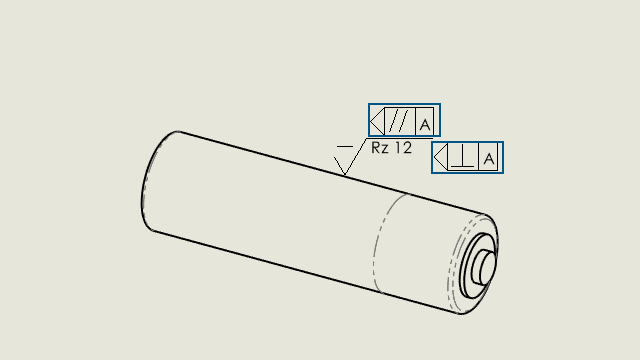

使用带有表面粗糙度符号的指示器

当您插入新的表面粗糙度符号时，可以使用指示符 来放置符号。

要使用带有表面粗糙度符号的指示符，请执行以下操作：
  1. 在表面粗糙度 PropertyManager 中的符号布局下，单击指示符 。
  2. 在指示符对话框中：
    • 在公差类型下指定平行 或垂直 。
    • （可选）在基准参考下，键入一个基准。
    • 单击关闭。
  3. 在图形区域中，单击以放置符号。
