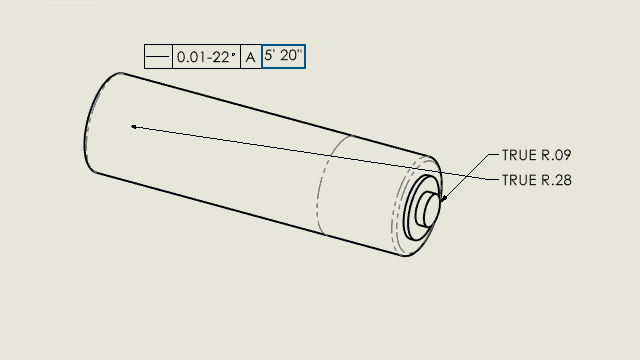

기하 공차 기호 범위를 생성할 때는 텍스트와 기호를 추가할 수 있습니다.
다음을 추가할 수 있습니다.
- 각도 도 분(')과 초(") 기호 및 문자
- 텍스트 및 기호
- 피처 제어 프레임의 두 번째 섹션에 있는 텍스트 상자
기하 공차 기호 범위에 텍스트 및 기호를 지정하는 방법:
- 도면에서 기하 공차
(주석 도구 모음) 또는 를 클릭합니다.
- 그래픽 영역에서 기호를 클릭하여 배치합니다.
피처 제어 프레임이 핸들 및 이를 감싸는 공차 대화 상자와 함께 표시됩니다.
- 공차 대화 상자에서 범위를 선택합니다.
- 텍스트 및 기호를 지정합니다.
- 기하 공차 PropertyManager에서
을 클릭합니다.
