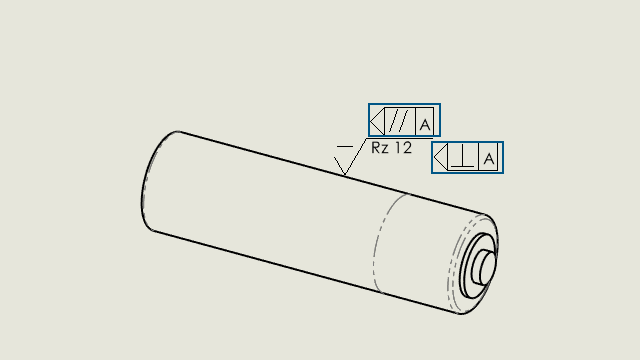

표면 거칠기 표시가 있는 표시기 사용

새 표면 거칠기 기호를 삽입할 때 표시기를 사용하여 기호를 배치할 수 있습니다.

표면 거칠기 기호가 있는 표시기를 사용하는 방법:
  1. 표면 거칠기 PropertyManager의 기호 레이아웃에서 표시기를 클릭합니다.
  2. 표시기 대화 상자에서 다음을 수행합니다.
    • 공차 유형에서 평행 또는 수직을 선택합니다.
    • (선택 사항) 데이텀 참조 아래에서 데이텀을 입력합니다.
    • 닫기를 클릭합니다.
  3. 그래픽 영역에서 기호를 클릭하여 배치합니다.
