Esc 키를 사용하여 파트 프로세스 종료

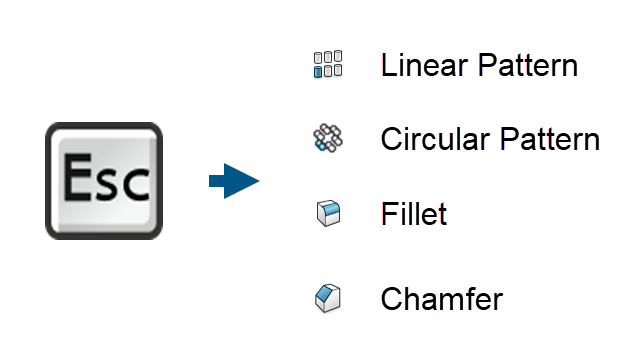

시간이 오래 소요되는 파트 프로세스를 즉시 종료하려면 Esc 키를 눌러 진행 중인 도구를 취소하고 모델을 이전 상태로 되돌립니다. 선형 패턴, 원형 패턴, 필렛 및 모따기 도구에 적용됩니다.

장점: 완료하는 데 시간이 오래 걸리거나 실수로 시작한 프로세스를 종료할 수 있습니다.

미리보기 또는 주요 작업 중 상태 표시줄 메시지를 통해 이 기능을 사용할 수 있다고 알려 줍니다. <ESC> 키를 눌러 미리보기를 취소하거나 <ESC> 키를 눌러 <선형 패턴/원형 패턴/필렛/모따기> 명령을 취소합니다.

이러한 도구 사용 중에 Esc 키를 눌러 설명된 프로세스를 종료합니다.
도구 종료할 수 있는 PropertyManager 작업
선형 패턴 및 원형 패턴
  • 을(를) 클릭하여 도구 실행을 시작합니다.
  • 피처 또는 면을 선택합니다.
  • 방향 1 또는 방향 2 하위 옵션을 지정합니다.
  • 미리 보기 유형을 지정합니다.
  • 인스턴스 건너뛰기를 선택합니다.
  • 변경할 인스턴스를 선택합니다.
필렛 및 모따기
  • 을(를) 클릭하여 도구 실행을 시작합니다.
  • 필렛할 항목 또는 모따기할 항목을 선택합니다.
  • 미리 보기 유형을 지정합니다.
