좌표계를 사용하여 경계 상자 정의

좌표계를 사용하여 경계 상자를 정의할 수 있습니다.

사각형 경계 상자에서는 길이, 너비, 두께를 나타내는 X, Y, Z 축을 각각 정할 수 있습니다. 원통형 경계 상자의 경우 원통의 축으로 X, Y, Z축 중 하나를 지정할 수 있습니다.

좌표계를 사용하여 직사각형 경계 상자를 정의하려면 다음을 수행합니다.
  1. 모델을 열고 삽입 > 참조 형상 > 경계 상자를 클릭합니다.
  2. PropertyManager의 경계 상자 유형에서 직사각형을 선택합니다.

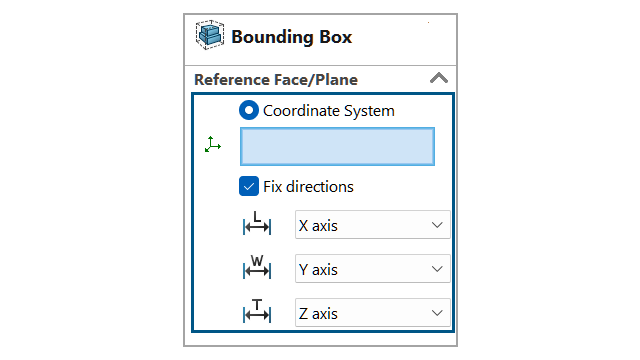

  3. 참조 면/평면에서 좌표계를 선택하고 좌표계를 선택합니다.

    직사각형 경계 상자가 작성됩니다. 모서리선은 좌표계의 X, Y, Z 축에 평행합니다.

  4. 방향 축을 변경하려면 방향 고정을 선택하고 방향 축을 선택합니다.
    길이 길이 축을 지정합니다.
    너비 너비 축을 지정합니다.
    두께 두께 축을 지정합니다.
좌표계를 사용하여 원통형 경계 상자를 정의하려면 다음을 수행합니다.
  1. PropertyManager의 경계 상자 유형에서 원통형을 선택합니다.
  2. 참조 면/평면에서 좌표계를 선택하고 좌표계를 선택합니다.

    원통형 경계 상자가 작성됩니다. 축은 Z축을 기본 축으로 하여 좌표계의 X, Y 또는 Z축 중 하나와 평행합니다.

  3. 축 방향을 변경하려면 방향 고정을 선택하고 축을 선택합니다.
    축 원통형 경계 상자의 축을 지정합니다.
