Tworzenie punktów odniesienia za pomocą wartości XYZ

Punkty odniesienia można tworzyć, określając bezwzględne wartości liczbowe dla współrzędnych X, Y i Z.

Korzyści: Poprawiono kontrolę nad punktami odniesienia położenia.

Aby utworzyć punkty odniesienia przez określenie wartości XYZ, należy:

1. W pliku części lub złożenia kliknąć Wstaw > Geometria odniesienia > Punkt.

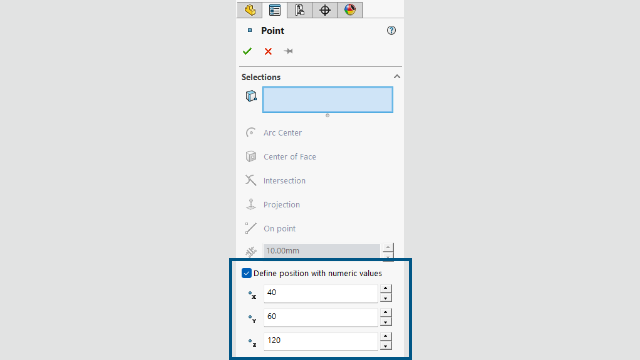

2. W menedżerze PropertyManager wybrać Zdefiniuj pozycję z wartościami liczbowymi.

   Opcje w części Wybór stają się niedostępne.

3. Określić wartości Współrzędna X , Współrzędna Y , i Współrzędna Z , aby zdefiniować pozycję punktu odniesienia względem początku układu współrzędnych (0,0,0).
4. Kliknąć .
