Você pode usar o conector de cabos para simular cabos, cordas ou correntes em uma montagem que atuam como membros de suporte ou executam operações de elevação de carga.
Você pode especificar o conector de cabo entre faces de sólidos, arestas de cascas ou vértices (de sólidos ou cascas) ou uma combinação de vértices para faces ou vértices para arestas circulares ou arestas circulares para faces.
Os conectores de cabos são elementos somente de tensão que carregam forças axiais quando sujeitos a carga de tensão. O conector do cabo só se torna ativo quando a distância entre as duas extremidades excede seu comprimento inicial ou pré-tensionado, ponto em que o cabo desenvolve tensões de tração e ajuda a apoiar a estrutura.
O conector do cabo usa a formulação de acoplamento distribuído para conectar um nó de referência, que está localizado nas juntas de extremidade do cabo, a um grupo de nós de acoplamento da face ou aresta selecionada. Se você selecionar um vértice, o cabo será conectado a um grupo de nós adjacentes dentro da área de influência. O acoplamento distribuído restringe o movimento dos nós de acoplamento ao movimento de translação do nó de referência.
Depois de executar uma simulação com conectores de cabos, você pode listar as forças dos conectores, como força axial e torque. A força de cisalhamento e o momento de curvatura não são resultados válidos, pois o cabo é projetado para tensão e não tem rigidez de dobra. Os resultados são relatados em relação ao sistema de coordenadas local do cabo, que é definido do primeiro nó de referência ao segundo, com base na ordem de seleção. A força axial pode mostrar um valor positivo ou negativo, dependendo de sua direção em relação ao eixo local do conector. Se um cabo sofrer cargas compressivas, ele ficará frouxo e informará a força axial como zero.

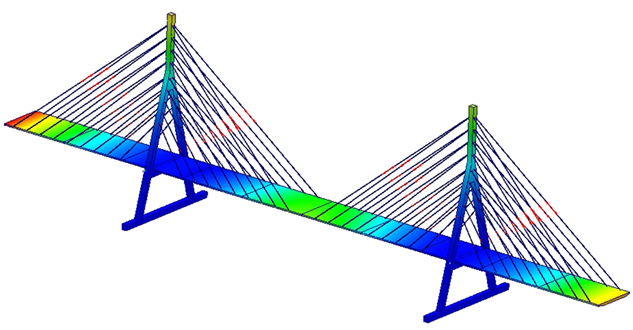

Os resultados da força do conector do cabo são codificados por cores, com base nas forças relatadas e na força axial segura definida. Isso ajuda a avaliar rapidamente se o conector do cabo está sobrecarregado, dentro dos limites de segurança ou inativo porque está sob compressão.
| Cor |
Descrição |
| Verde (dentro dos limites de segurança) |
A força axial do cabo informada está dentro da resistência axial segura especificada. |
| Vermelho (estresse excessivo) |
A força axial do cabo informada excede a força axial segura especificada. |
| Amarelo (inativo) |
A força axial do cabo informada é zero (o cabo está com folga ou sob compressão). |
O conector de cabo é suportado em estudos estáticos lineares e está disponível com o SOLIDWORKS Simulation Professional e o SOLIDWORKS Simulation Premium.
