Uso de un sistema de coordenadas para definir un cuadro delimitador

Puede definir un cuadro delimitador utilizando un sistema de coordenadas.

Para un cuadro delimitador rectangular, puede especificar los ejes X, Y y Z para la longitud, la anchura y el espesor. Para un cuadro delimitador cilíndrico, puede especificar uno de los ejes X, Y y Z para el eje del cilindro.

Para utilizar un sistema de coordenadas para definir un cuadro delimitador rectangular:
  1. Abra un modelo y haga clic en Insertar > Geometría de referencia > Cuadro delimitador .
  2. En el PropertyManager, en Tipo de cuadro delimitador, seleccione Rectangular.
  3. En Cara/plano de referencia, seleccione Sistema de coordenadas y seleccione un sistema de coordenadas.

    Se crea un cuadro delimitador rectangular. Las aristas son paralelas a los ejes X, Y y Z del sistema de coordenadas.

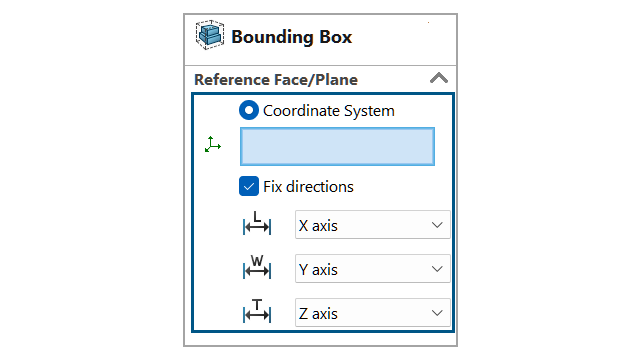

  4. Para cambiar el eje de una dirección, seleccione Corregir direcciones y seleccione un eje para una dirección:
    Longitud Especifica el eje para la longitud.
    Anchura Especifica el eje para la anchura.
    Espesor Especifica el eje para el espesor.
Para utilizar un sistema de coordenadas para definir un cuadro delimitador cilíndrico:
  1. En el PropertyManager, en Tipo de cuadro delimitador, seleccione Cilíndrico.
  2. En Cara/plano de referencia, seleccione Sistema de coordenadas y seleccione un sistema de coordenadas.

    Se crea un cuadro delimitador cilíndrico. El eje es paralelo a uno de los ejes X, Y o Z del sistema de coordenadas con el eje Z como eje predeterminado.

  3. Para cambiar la dirección del eje, seleccione Corregir direcciones y seleccione un eje:
    Eje Especifica el eje del cuadro delimitador cilíndrico.
