您可以使用电缆接头来模拟装配体中的电缆、绳索或链条，它们既可以用作支撑构件，也可以执行载荷举升操作。
您可以定义实体曲面、壳体边线或顶点（实体或壳体）之间的电缆接头，也可以定义顶点到面、顶点到圆形边线或圆形边线到面的组合。
电缆接头是仅受张力的元件，在承受拉伸载荷时会承受轴向力。只有当两端之间的距离超过其初始长度或预紧长度时，电缆接头才会激活，此时电缆会产生拉伸应力并有助于支撑结构。
电缆接头使用分布式耦合公式将位于电缆末端接合处的参考节点连接到所选面或边线的一组耦合节点。如果您选择一个顶点，则电缆将连接到影响区域内的一组周围节点。分布式耦合将耦合节点的运动约束为参考节点的平移运动。
使用电缆接头运行仿真后，您可以列出接头的力，如轴向力和扭矩。剪切力和折弯动量不是有效的结果，因为电缆设计用于张力，不具有弯曲刚度。根据电缆的局部坐标系报告结果，该坐标系根据选择顺序从第一个参考节点到第二个参考节点进行定义。轴向力可能显示正值或负值，具体取决于其相对于接头局部轴的方向。如果电缆承受压缩载荷，则电缆会变得松弛，并报告轴向力为零。

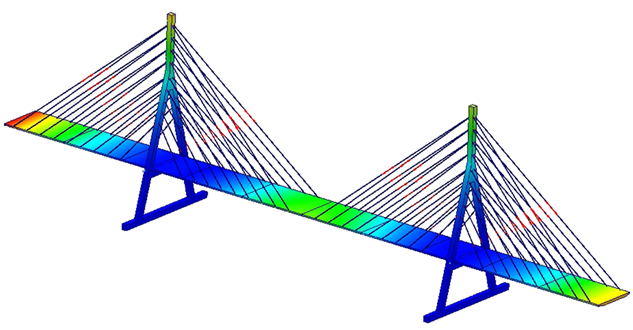

电缆接头的力结果根据报告的力和定义的安全轴向强度进行颜色编码。这有助于您快速评估电缆接头是否应力过大、是否在安全限制范围内，或者是否因受压而处于非活动状态。
| 颜色 |
说明 |
| 绿色（在安全限制内） |
报告的电缆轴向力在规定的安全轴向强度范围内。 |
| 红色（应力过大） |
报告的电缆轴向力超过规定的安全轴向强度。 |
| 黄色（非活动） |
报告的电缆轴向力为零（电缆松弛或受压）。 |
电缆接头支持线性静态算例，并可用于 SOLIDWORKS Simulation Professional 和 SOLIDWORKS Simulation Premium。
