定義纜線連接器

圓形或平坦面

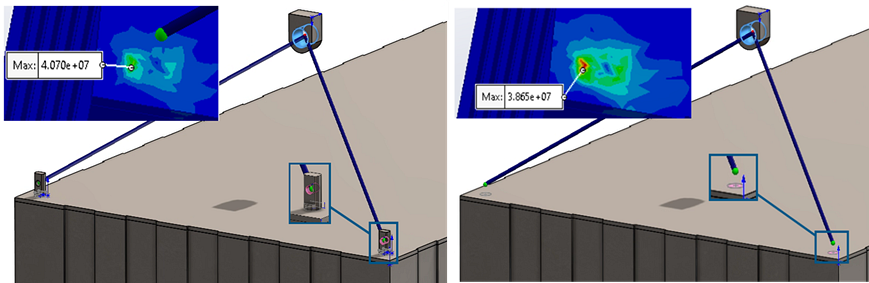

定義纜線連接器時，您可以選擇平坦或圓柱面作為支撐。您也可以選擇分割面作為支撐。選擇分割面可讓您定義纜線的連接區域，而不需包含連接板或錨固箱的實體模型。例如，如下圖所示，您無需建模要附加纜線的掛鉤或托架，而是可以產生掛鉤或托架會附加至零組件的分割面。然後，您可以使用分割面作為支撐，並使用偏移距離來定位連接器的端接頭。面選擇僅適用於實體。

當您選擇平坦面時，連接器會將參考節點置於面的質心，並使用與面垂直的方向來定義纜線的軸方向。對於圓柱面，它會將參考節點置於環狀面的質心，並沿圓柱的軸對正軸方向。您可以定義偏移，以沿纜線連接器的法向或軸方向移動參考節點。纜線會沿著置於末端的兩個參考節點之間的直線路徑移動。如果所選面為同軸心，則纜線的軸方向會對正共同軸。

如果您在一個末端選擇多個圓柱面，則它們必須為同軸心。纜線連接器會使用分散式耦合，將每個參考節點連接至所選面的耦合節點。

邊線

您可以定義薄殼本體環形邊線之間的纜線連接器。若為環形邊線，連接器會將參考節點置於環形邊線的質心，與圓柱面類似。您可以指定偏移，以沿環形邊線軸移動參考節點。

纜線會沿著兩個參考節點之間的直線路徑移動。您可以在一個末端使用邊線作為支撐，並選擇另一個末端的面或頂點。如果您在一個末端選擇多個環形邊線，則它們必須為同軸心。

頂點

您可以定義實體或薄殼本體頂點之間的纜線連接器。連接器會將參考節點直接置於所選頂點上。它會使用分散式耦合將參考節點連接到置於小影響區域內的耦合節點。與選擇邊線或面不同，強制執行耦合公式並不會在面上或沿邊線散佈，而是會圍繞頂點的影響區域局部套用。

您可以選擇纜線的一或兩個末端上的頂點，或選擇一個末端上的頂點，以及另一個末端上的面或邊線。纜線一律會在兩個參考節點之間形成直線連接。
