Můžete definovat spojovací tyč mezi povrchy objemů, kruhovými hranami skořepin, vrcholy (objemových těles nebo skořepin), případně kombinacemi vrcholů k povrchům, vrcholů ke kruhovým hranám nebo kruhových hran k povrchům.
Spojovací tyče můžete používat k modelování chování kabelu, který spojuje následující geometrické entity:
Kruhové nebo rovinné plochy

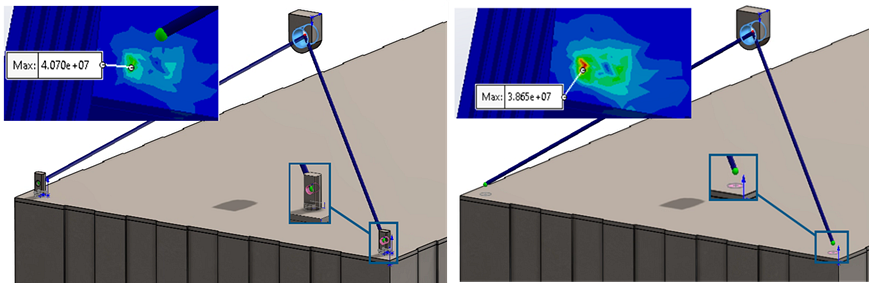

Při definici spojovací tyče můžete vybrat jako podpěry rovinné nebo válcové plochy. Jako podpěry můžete vybrat také dělené plochy. Výběr dělených ploch vám umožňuje definovat oblasti připojení kabelu, aniž by se zahrnuly fyzické modely deskových výztuží nebo kotevních hlavic. Jak je například vidět na obrázku níže, místo modelování háku nebo vzpěry k připojení kabelu, můžete vytvořit dělenou plochu, kde by se hák nebo vzpěra připojily k součásti. Potom můžete použít dělenou plochu jako podpěru a k umístění koncového spoje spojky. Výběr plochy platí jen pro objemová těla.
Když vyberete rovinnou plochu, spojka umístí referenční uzel do těžiště plochy a pro definici osy kabelku použije směr kolmý k ploše. U válcových ploch umístí referenční uzel do těžiště kruhové plochy a zarovná směr osy s osobu válce. Můžete definovat odsazení na přesunutí referenčního uzlu podél kolmého směru nebo směru osy spojovací tyče. Kabel sleduje přímou cestu mezi dvěma referenčními uzly umístěnými na koncích. Jestliže jsou vybrané plochy soustředné, zarovná se směr osy kabelu se společnou osou.
Jestliže vyberete na jednom konci více válcových ploch, ty musí být soustředné. Pro připojení jednotlivých referenčních uzlů ke spojovacím uzlům vybrané plochy používá spojovací tyč distribuovanou spojku.
Hrany
Spojovací tyč můžete definovat mezi kruhovými hranami těl skořepin. U kruhových hran umístí spojka referenční uzel do těžiště kruhové hrany, podobně jako u kruhové plochy. Můžete stanovit odsazení na přesunutí referenčního uzlu podél osy kruhové hrany.
Kabel sleduje přímou cestu mezi dvěma referenčními uzly. Na jednom konci můžete jako podpěru použít hrany a na druhém vybrat plochy nebo vrcholy. Jestliže vyberete na jednom konci více kruhových hran, ty musí být soustředné.
Vrcholy
Spojovací tyč můžete definovat mezi vrcholy objemových těl nebo těl skořepiny. Spojka umístí referenční uzel přímo na vybraný vrchol. Referenční uzel ke spojovacím uzlům umístěným v malé oblasti vlivu připojí pomocí distribuované spojky. Na rozdíl od výběru hran nebo ploch se vynucení formulace spojky nerozšíří po celé ploše nebo podél hrany, uplatní se jen kolem oblasti vlivu vrcholu.
Můžete vybrat vrchol na jednom nebo obou koncích kabelu nebo vybrat vrchol na jednom a hranu na druhém konci. Kabel vždy tvoří přímé spojení mezi dvěma referenčními uzly.
