Chanfreins de rupture de barre du brut dans les parcours d'outils de tournage

Vous pouvez ajouter des mouvements de rupture de barre aux parcours d'outils de tournage générés pour les diamètres extérieurs afin d'éviter les bavures qui peuvent endommager les bagues de positionnement.

Pendant le processus d'usinage du parcours d'outil de tournage, des bavures (arêtes vives indésirables) peuvent se former près des insertions d'outil lorsque les arêtes du brut cylindrique sont usinées. Ces bavures peuvent causer des dommages lorsque le matériau brut glisse à travers les bagues de positionnement. Pour empêcher la formation de bavures, vous pouvez spécifier une option pour les mouvements de rupture de barre pour les types de parcours d'outils de tournage suivants :
  • Ébauche tournage
  • Finition tournage
  • Ebauche gorge (fonctions Diam. ext. uniquement)
  • Finition gorge (fonctions Diam. ext. uniquement)
  • Ébauche face
  • Finition face

L'ajout de mouvements de rupture de barre aux passes d'enlèvement de matière garantit l'ébavurage des arêtes du brut. Cela évite également d'endommager les bagues de positionnement lorsque le brut entre et sort de celles-ci pendant le processus d'usinage.

SOLIDWORKS CAM ajoute des mouvements de rupture de barre aux passes qui croisent le diamètre maximal du brut. Il ajoute ces mouvements aux mouvements d'enlèvement de matière réguliers selon les besoins.

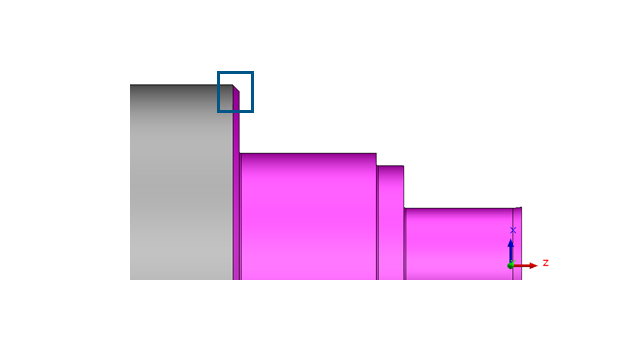

Parcours d'outil Ebauche tournage avec chanfreins de rupture de barre sur les première et dernière passes d'enlèvement de matière

Parcours d'outil Ebauche face avec chanfreins de rupture de barre pour chaque passe de coupe
Pour les parcours d'outil Ebauche gorge et Finition gorge, SOLIDWORKS CAM ajoute les mouvements de rupture de barre en fonction du style de gorge. L'app tient compte du motif de coupe de la gorge lors de l'ajout des mouvements de rupture de barre. Il peut y avoir un ou plusieurs mouvements de rupture de barre en fonction du style de gorge.

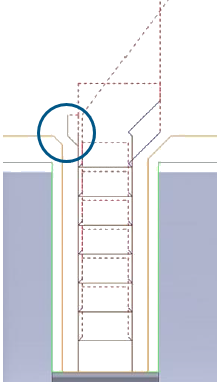

Parcours d'outil Ebauche gorge avec style de gorge Aller

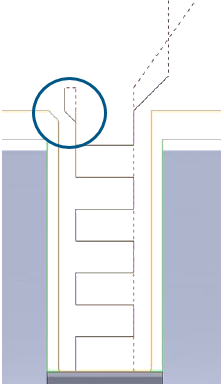

Parcours d'outil Ebauche gorge avec style de gorge Aller/Retour
Les parcours d'outils Ebauche gorge suivants ont des styles de gorge normaux et aucun type de plongée :

Ordre: S123

Mouvement de rupture de barre ajouté avant la dernière passe de coupe

Ordre: S321

Mouvement de rupture de barre ajouté avant la première passe de coupe

Ordre: S213

Mouvements de rupture de barre ajoutés avant les première et dernière passes de coupe

Ordre: S231

Mouvement de rupture de barre ajouté avant la dernière passe de coupe
