Creazione di punti di riferimento in base ai valori XYZ

Si possono creare punti di riferimento specificando valori numerici assoluti per le coordinate X, Y e Z.

Vantaggi: il controllo sul posizionamento dei punti di riferimento è migliorato.

Per creare punti di riferimento specificando i valori XYZ:

1. In un file di parte o di assieme, fare clic su Inserisci > Geometria di riferimento > Punto.

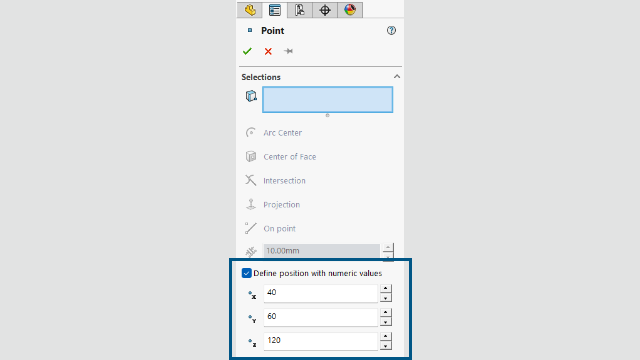

2. Nel PropertyManager, selezionare Definisci posizione con valori numerici.

   Le opzioni in Selezioni non sono più disponibili.

3. Specificare i valori di Coordinata X , Coordinata Y e Coordinata Z per definire la posizione del punto di riferimento rispetto all'origine (0,0,0).
4. Fare clic su .
