Utilizzo del sistema di coordinate per definire un rettangolo di selezione

È possibile definire un rettangolo di selezione utilizzando un sistema di coordinate.

Per un rettangolo di selezione rettangolare, è possibile specificare gli assi X, Y e Z per lunghezza, larghezza e spessore. Per un rettangolo di selezione cilindrico, è possibile specificare uno degli assi X, Y e Z per l'asse del cilindro.

Per utilizzare un sistema di coordinate per definire un rettangolo di selezione rettangolare:
  1. Aprire un modello e fare clic su Inserisci > Geometria di riferimento > Rettangolo di selezione .
  2. Nel PropertyManager, in Tipo di rettangolo di selezione, selezionare Rettangolare.
  3. In Faccia/Piano di riferimento, selezionare Sistema di coordinate e selezionare un sistema di coordinate.

    Verrà creato un rettangolo di selezione rettangolare. I bordi sono paralleli agli assi X, Y e Z del sistema di coordinate.

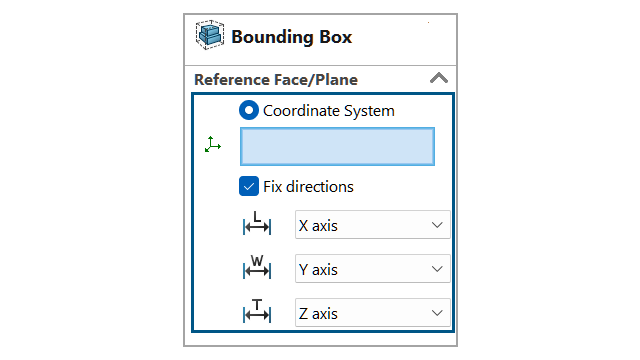

  4. Per modificare la direzione dell'asse, selezionare Fissa direzioni e selezionare un asse per una direzione:
    Lunghezza Specifica l'asse per la lunghezza.
    Larghezza Specifica l'asse per la larghezza.
    Spessore Specifica l'asse per lo spessore.
Per utilizzare un sistema di coordinate per definire un rettangolo di selezione cilindrico:
  1. Nel PropertyManager, in Tipo di rettangolo di selezione, selezionare Cilindrico.
  2. In Faccia/Piano di riferimento, selezionare Sistema di coordinate e selezionare un sistema di coordinate.

    Verrà creato un rettangolo di selezione cilindrico. L'asse è parallelo a uno degli assi X, Y o Z del sistema di coordinate con l'asse Z come asse predefinito.

  3. Per modificare la direzione dell'asse, selezionare Fissa direzioni e selezionare un asse:
    Asse Specifica l'asse per il rettangolo di selezione cilindrico.
