マルチボディ部品のボディとフィーチャーの選択

SOLIDWORKS でマルチボディ部品を開くとき、さまざまな選択コマンドを使用してモデルの個々のボディとフィーチャーを表示できます。

メリット: 不要なボディやフィーチャーを非表示、削除、または抑制して、モデル パフォーマンスを向上させ、タスクをより迅速に完了できます。

次のコマンドを使用して、マルチボディ部品の個々のボディやフィーチャーを選択できます。

• サイズでボディを選択（Select Bodies By Size）
• 体積でボディを選択（Select Bodies By Volume）

これらのコマンドにアクセスするには、マルチボディ部品を開き、ツール（Tools） > 選択（Selection）をクリックするか、選択ツール（Selection Tools）フライアウト メニュー を右クリックして、コマンドを選択します。

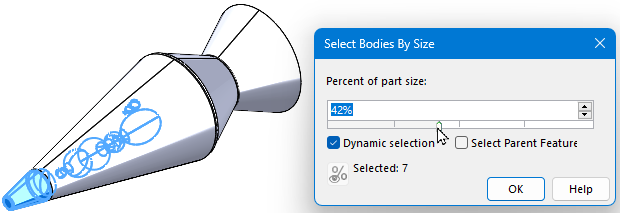

サイズでボディを選択（Select Bodies By Size）

選択する部品サイズのパーセントを指定します。次のオプションを指定してください。

• 動的選択（Dynamic selection）。部品サイズのパーセンテージ（Percentage of part size）の値を変更すると、選択の動的プレビューが表示されます。
• 親フィーチャーの選択（Select parent features）。FeatureManager デザイン ツリーで親フィーチャーを選択します。これにより、ボディを構成する個々のフィーチャーが選択されます。このオプションを選択解除すると、ボディそのもののみが選択されます。選択に応じて、エンティティの削除、非表示、または抑制などの必要なアクションを続行できます。
  ニュートラル形式のマルチボディ部品をインポートする場合、インポートされた 親フィーチャーを作成するには、FeatureManager デザイン ツリーで、インポートされた部品アイコン を右クリックし、リンク解除（Break Link）をクリックします。この動作は元に戻せません。

詳細は、サイズでボディを選択（Select Bodies by Size）ダイアログ ボックス を参照してください。

体積でボディを選択（Select Bodies By Volume）

定義した一時的なボリュームに基づいてボディを選択します。

PropertyManager の指示に従います。
