図面を新規シート フォーマットに自動的にスケール変更

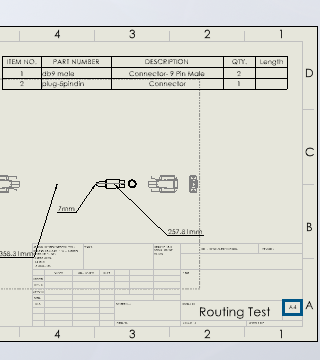

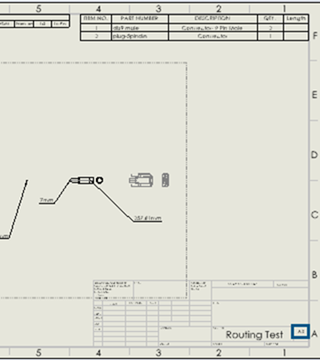

ルーティング アセンブリの展開図面 自動的に新しいシート フォーマットにスケール変更された、同じ展開図面

展開図面のシート フォーマット テンプレートを変更すると、各要素は自動的にスケールと位置を調整して、新しいシート サイズ内に収まるようにします。

たとえば、上の表の図面は、シート フォーマットが A3 - 横(A3 Landscape)から A4 - 横(A4 Landscape)に変更された後も中央に配置されたままになります。

メリット: 自動スケールにより、図面の各要素が新しいシート フォーマットに正しく適合するようになり、時間を節約し、エラーを低減します。

自動スケーリングは、次のような展開図面の各要素に適用されます。
  • 図面ビュー
  • 電気テーブル
  • アノテート アイテム(Annotations)
  • コネクタ ブロック
