케이블 커넥터 정의

솔리드 면, 원형 쉘 모서리, 솔리드 또는 쉘의 꼭지점 사이에 케이블 커넥터를 정의하거나 꼭지점-면, 꼭지점-원형 모서리 또는 원형 모서리-면 조합을 정의할 수 있습니다.

케이블 커넥터를 사용하여 다음 지오메트리 요소를 연결하는 케이블의 동작을 모델링할 수 있습니다.

원형 또는 평면

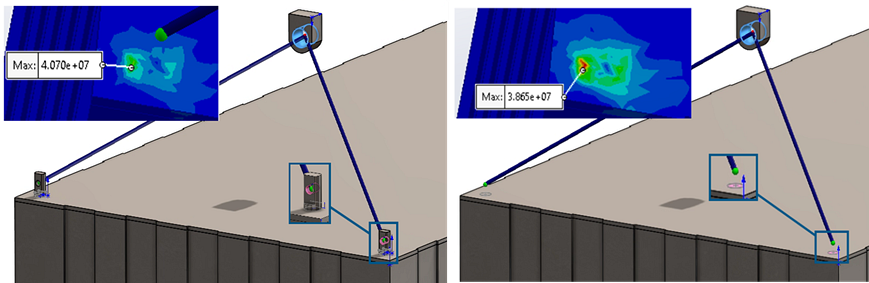

케이블 커넥터를 정의할 때는 평면 또는 원통 면을 보조면으로 선택할 수 있습니다. 지지대로 분할 면을 선택할 수도 있습니다. 분할 면을 선택하면 보강판 또는 앵커 상자의 물리적 모델을 포함하지 않고 케이블의 연결 영역을 정의할 수 있습니다. 예를 들어 아래 이미지에 표시된 것처럼 후크 또는 브래킷을 모델링하여 케이블을 부착하는 대신 후크 또는 브래킷이 부품에 부착되는 분할 면을 작성할 수 있습니다. 그런 다음, 분할 면을 지지대 및 오프셋 거리로 사용하여 커넥터의 끝 조인트를 배치할 수 있습니다. 면 선택은 솔리드 바디에만 적용됩니다.



평면을 선택하면 커넥터가 참조 노드를 면의 중심에 배치하고 면에 수직인 방향을 사용하여 케이블의 축 방향을 정의합니다. 원통면의 경우 원형 면의 중심에 참조 노드를 배치하고 원통의 축을 따라 축 방향을 정렬합니다. 케이블 커넥터의 수직 또는 축 방향을 따라 참조 노드를 이동하는 오프셋을 정의할 수 있습니다. 케이블은 끝에 위치한 두 참조 노드 사이의 직선 경로를 따릅니다. 선택한 면이 동심일 경우 케이블의 축 방향이 공통 축에 맞춰집니다.

한 쪽 끝에서 여러 원통면을 선택하는 경우 원통면은 동심이어야 합니다. 케이블 커넥터는 분산 커플링을 사용하여 각 참조 노드를 선택한 면의 커플링 노드에 연결합니다.

모서리선

쉘 바디의 원형 모서리 사이에 케이블 커넥터를 정의할 수 있습니다. 원형 모서리의 경우, 커넥터는 원통형 면과 유사하게 원형 모서리의 중심에 참조 노드를 배치합니다. 오프셋을 지정하여 원형 모서리의 축을 따라 참조 노드를 이동할 수 있습니다.

이 케이블은 두 참조 노드 사이의 직선 경로를 따릅니다. 한 쪽 끝에서는 모서리를 지지대로 사용하고 다른 쪽 끝에서는 면이나 꼭지점을 선택할 수 있습니다. 한 쪽 끝에서 여러 원형 모서리를 선택하는 경우 모서리는 동심이어야 합니다.

꼭지점

솔리드 또는 쉘 바디의 꼭지점 사이에 케이블 커넥터를 정의할 수 있습니다. 커넥터는 선택한 꼭지점에 참조 노드를 직접 배치합니다. 분산 커플링을 사용하여 작은 영향 영역 내에 있는 커플링 노드에 참조 노드를 연결합니다. 모서리나 면을 선택하는 것과 달리, 커플링 공식의 적용은 면 또는 모서리를 따라 분산되지 않지만 꼭지점 영향 영역 주변에 국소적으로 적용됩니다.

케이블 한 쪽 또는 양쪽 끝에서 꼭지점을 선택하거나 한 쪽 끝에서 꼭지점을 선택하고 다른 쪽 끝에는 면 또는 모서리를 선택할 수도 있습니다. 케이블은 항상 두 참조 노드 사이에 직선으로 연결됩니다.
