Można określić połączenia kabla pomiędzy ścianami brył, krawędziami kołowymi skorup, wierzchołkami (brył lub skorup) albo kombinacją wierzchołków do ścian lub wierzchołków do krawędzi kołowych lub krawędzi kołowych do ścian.
Można użyć złączy kabli, aby modelować zachowanie kabla łączącego następujące elementy geometryczne:
Ściany kołowe lub planarne

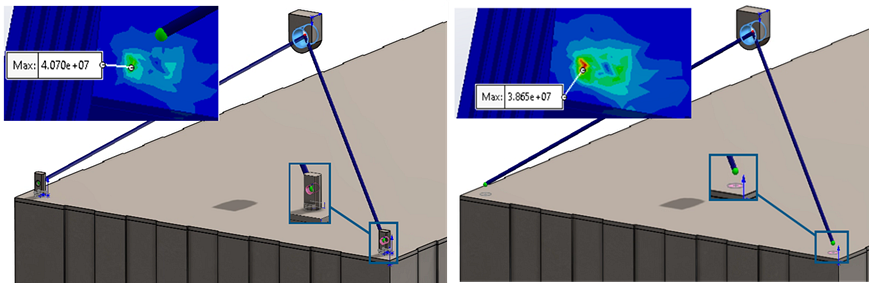

Podczas definiowania złącza kabla można wybrać ściany planarne lub cylindryczne jako podpory. Można również wybrać podzielone ściany jako podpory. Wybór podzielonych ścian pozwala na zdefiniowanie obszarów połączenia kabla bez uwzględniania fizycznych modeli płytek wzmocnienia lub pól zakotwiczenia. Na przykład, jak pokazano na poniższej ilustracji, zamiast modelowania haka lub wspornika w celu zamocowania kabla, można utworzyć ścianę podziałową, gdzie hak lub wspornik będzie dołączany do komponentu. Następnie można użyć ściany podziałowej jako wspornika oraz odległości odsunięcia w celu ustawienia końcowego połączenia złącza. Wybór ściany ma zastosowanie tylko do obiektów bryłowych.
W przypadku wybrania powierzchni planarnej łącznik umieszcza węzeł odniesienia w środku osiowym powierzchni i wykorzystuje kierunek normalny względem powierzchni, aby zdefiniować kierunek osiowy kabla. W przypadku ścian cylindrycznych umieszcza on węzeł odniesienia w środku ciężkości ściany kołowej i wyrównuje kierunek osiowy wzdłuż osi walca. Można zdefiniować odsunięcie, aby przesunąć węzeł odniesienia wzdłuż normalnego lub osiowego kierunku złącza kabla. Kabel podąża prostą ścieżką pomiędzy dwoma węzłami referencyjnymi umieszczonymi na końcach. Jeżeli wybrane ściany są koncentryczne, kierunek osiowy kabla jest wyrównany z osią wspólną.
Jeżeli wybierzemy wiele ścian cylindrycznych na jednym końcu, muszą one być koncentryczne. Złącze kablowe wykorzystuje rozproszone sprzężenie do połączenia każdego węzła odniesienia z węzłami sprzęgania wybranej ściany.
Krawędzie
Można zdefiniować złącze kabla pomiędzy kołowymi krawędziami obiektów skorupy. W przypadku krawędzi kołowych złącze umieszcza węzeł odniesienia w środku ciężkości krawędzi kołowej, podobnie jak w przypadku ścian cylindrycznych. Można określić odsunięcie, aby przenieść węzeł odniesienia wzdłuż osi krawędzi kołowej.
Kabel podąża prostą ścieżką pomiędzy dwoma węzłami odniesienia. Można użyć krawędzi jako podparcia na jednym końcu i wybrać ściany lub wierzchołki dla drugiego końca. W przypadku wybrania kilku okrągłych krawędzi na jednym końcu muszą one być skoncentrowane.
Wierzchołki
Można zdefiniować złącze kabla pomiędzy wierzchołkami obiektów bryłowych lub skorupowych. Złącze umieszcza węzeł odniesienia bezpośrednio w wybranym wierzchołku. Łączy on węzeł odniesienia z węzłami sprzęgania umieszczonymi w niewielkim obszarze oddziaływania przy użyciu rozproszonego sprzężenia. W przeciwieństwie do wyboru krawędzi lub ścian, egzekwowanie parowania nie rozprzestrzenia się na ścianie lub wzdłuż krawędzi, ale ma zastosowanie lokalnie wokół obszaru wpływu wierzchołka.
Można wybrać wierzchołek na jednym lub obu końcach kabla lub wybrać wierzchołek na jednym końcu i ścianę lub krawędź na drugim końcu Kabel zawsze tworzy proste połączenie pomiędzy dwoma węzłami referencyjnymi.
