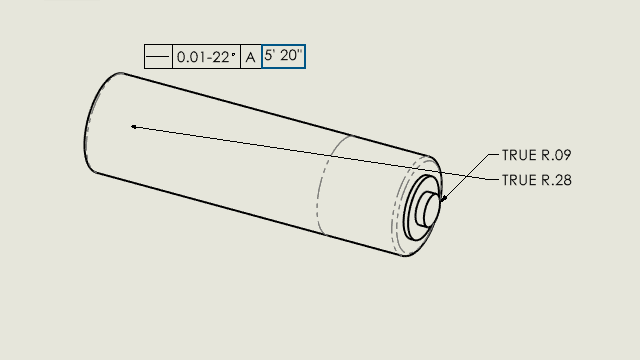

Ao criar intervalos de símbolos de tolerância geométrica, você pode adicionar texto e símbolos.
Você pode adicionar:
- Símbolos e letras de ângulo em graus, minutos (') e segundos (")
- Texto e símbolos
- Caixas de texto na segunda seção de um quadro de controle de recurso
Para especificar texto e símbolos em intervalos de símbolos de tolerância geométrica:
- Em desenhos, clique em Tolerância geométrica
(barra de ferramentas Anotação) ou em .
- Na área de gráficos, clique para colocar o símbolo.
Um quadro de controle de recurso aparece com alças e uma caixa de diálogo Tolerância ao redor dele.
- Na caixa de diálogoTolerância, selecione Intervalo.
- Especificar texto e símbolos.
- No PropertyManager de Tolerância geométrica, clique em
.
