Uso de indicadores com símbolos de acabamento de superfície

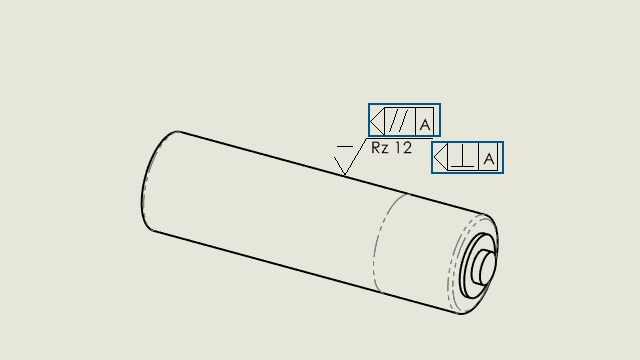

Ao inserir um novo símbolo de acabamento de superfície, você pode usar indicadores para posicionar os símbolos.

Para usar indicadores com símbolos de acabamento de superfície:
  1. No PropertyManager de Acabamento de superfície, em Layout de símbolo, clique em um indicador .
  2. Na caixa de diálogo Indicador:
    • Em Tipo de tolerância especifique Paralelo ou Perpendicular .
    • (Opcional) em Referência de referencial, digite um referencial.
    • Clique em Fechar.
  3. Na área de gráficos, clique para colocar o símbolo.
