Можно указать соединитель кабеля между поверхностями твердых тел, круговыми кромками оболочек или вершинами твердых тел или оболочек, или комбинацию вершин с гранями или вершин с круговыми кромками или круговых кромок с гранями.
Можно использовать соединители кабелей для моделирования поведения кабеля, который соединяет следующие геометрические объекты:
Круговые или плоские грани

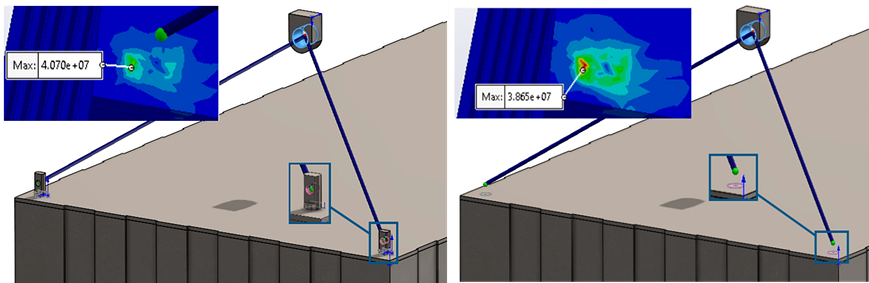

При определении соединителя кабеля можно выбрать плоские или цилиндрические грани в качестве опор. Также можно выбрать разделенные грани в качестве опор. Выбор разделенных граней позволяет определить области соединения кабеля без включения физических моделей узловых фасонок или анкерных колодцев. Например, как показано на рисунке ниже, вместо моделирования крюка или кронштейна для присоединения кабеля можно создать разделенную грань, в которой крюк или кронштейн будут крепиться к компоненту. Затем можно использовать разделенную грань в качестве опоры и расстояние смещения для размещения конечного соединения соединителя. Выбор грани применяется только к твердым телам.
При выборе плоской грани справочный узел для соединителя размещается в центроиде грани и для определения осевого направления кабеля используется направление перпендикулярно к грани. Для цилиндрических граней справочный узел помещается в центроид круговой грани и осевое направление выравнивается вдоль оси цилиндра. Можно определить смещение для перемещения справочного узла вдоль нормального или осевого направления соединителя кабеля. Кабель проходит по прямой линии между двумя справочными узлами, расположенными на концах. Если выбранные грани концентричны, осевое направление кабеля выравнивается по общей оси.
При выборе нескольких цилиндрических граней на одном конце они должны быть концентрическими. В соединителе кабеля используется распределенное сопряжение для соединения каждого справочного узла с сопряженными узлами выбранной грани.
Кромки
Можно указать соединитель кабеля между круговыми кромками тел оболочки. Для круговых кромок соединитель размещает справочный узел в центроиде круговой кромки, аналогично цилиндрическим граням. Можно указать смещение для перемещения справочного узла вдоль оси круговой кромки.
Кабель проходит по прямой линии между двумя справочными узлами. Можно использовать кромки в качестве опоры на одном конце и выбрать грани или вершины для другого конца. При выборе нескольких круговых кромок на одном конце они должны быть концентрическими.
Вершины
Можно указать соединитель кабеля между вершинами твердых тел или тел оболочки. Соединитель размещает справочный узел непосредственно в выбранной вершине. Он соединяет справочный узел с соединяющими узлами, расположенными в небольшой области влияния, используя распределенное соединение. В отличие от выбора кромок или граней, применение состава распределенного соединения не распространяется на грань или вдоль кромки, но применяется локально вокруг области влияния вершины.
Можно выбрать вершину на одном или обоих концах кабеля или выбрать вершину на одном конце и грань или кромку на другом конце. Кабель всегда образует прямое соединение между двумя справочными узлами.
