Фаски с разрывом полосы для заготовки в поворотных траекториях инструмента

Вы можете добавить движения с разрывом полосы в поворотных траекториях инструмента, генерируемых для внешних диаметров, чтобы предотвратить образование заусенцев, которые могут повреждать направляющие втулки.

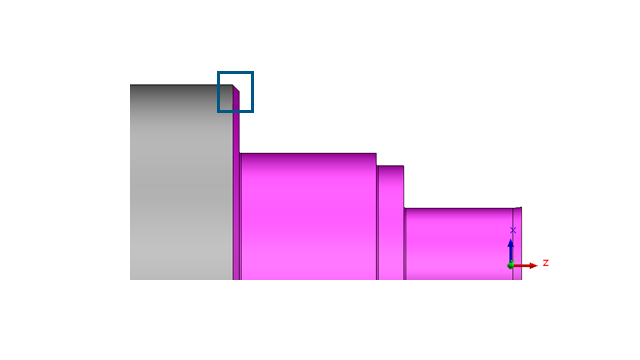

Во время обработки по поворотной траектории рядом со вставками инструмента при обработке кромок цилиндрической заготовки могут образовываться заусенцы (нежелательные острые кромки). Заусенцы могут вызвать повреждение, если материал заготовки проскальзывает через направляющие втулки. Чтобы исключить образование заусенцев, можно указать параметр для движений с разрывом полосы для следующих типов поворотных траекторий инструмента:
  • Черновое точение
  • Чистовое точение
  • Черновая канавка (только элементы внешнего диаметра)
  • Чистовая канавка (только элементы внешнего диаметра)
  • Черновой торец
  • Чистовой торец

Добавление движений с разрывом полосы к проходам вырезов обеспечивает удаление заусенцев с кромок заготовки. Оно также предотвращает повреждение направляющих втулок при перемещении заготовки внутрь и наружу направляющей втулки во время обработки.

SOLIDWORKS CAM добавляет движения с разрывом полосы к проходам при пересечении максимального диаметра заготовки. Эти движения добавляются к стандартным движениям выреза, если необходимо.

Поворотная траектория инструмента чернового точения с фасками с разрывом полосы при первом и последнем проходах выреза

Траектория инструмента черновой грани с фасками с разрывом полосы для каждого прохода выреза
В траекториях инструмента черновой и чистовой канавки программа SOLIDWORKS CAM добавляет движения с разрывом полосы на основе типа канавки. Приложение учитывает массив выреза канавки при добавлении движений с разрывом полосы. В зависимости от типа канавки может присутствовать одно или несколько движений с разрывом полосы.

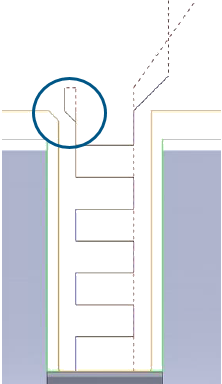

Траектория инструмента черновой канавки с поворотным пазом

Траектория инструмента черновой канавки с зигзагообразным пазом
Следующие траектории инструмента черновой канавки имеют обычные типы канавки и не содержат типов сверл канавки:

Порядок: шаги 123

Движение с разрывом полосы добавлено перед последним проходом выреза

Порядок: шаги 321

Движение с разрывом полосы добавлено перед первым проходом выреза

Порядок: шаги 213

Движения с разрывом полосы добавлены перед первым и последним проходами выреза

Порядок: шаги 231

Движение с разрывом полосы добавлено перед последним проходом выреза
