Katı yüzeyler, dairesel kabuk kenarları veya tepe noktaları (katıların veya kabukların) ya da tepe noktaları ile yüzler, tepe noktaları ile dairesel kenarlar veya dairesel kenarlar ile yüzler gibi kombinasyonlar arasında bir kablo bağlantı elemanı belirleyebilirsiniz.
Aşağıdaki geometrik objeleri bağlayan bir kablonun davranışını modellemek için kablo bağlantı elemanlarını kullanabilirsiniz:
Dairesel veya Düzlemsel Yüzler

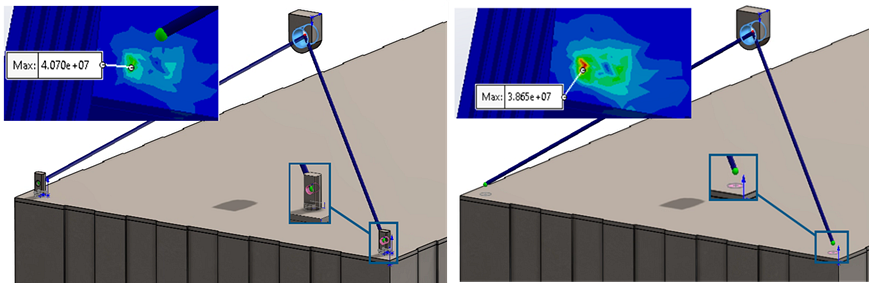

Bir kablo bağlantı elemanını tanımlarken destek olarak düzlemsel veya silindirik yüzler seçebilirsiniz. Ayrık yüzleri de destek olarak seçebilirsiniz. Ayrık yüzlerin seçimi, bayrak levhalarının veya çıpa kutularının fiziksel modellerini dahil etmeden kablonun bağlantı alanlarını tanımlamanıza olanak tanır. Örneğin, aşağıdaki resimde gösterildiği gibi, bir kabloyu bağlamak için bir kanca veya braket modellemek yerine, kanca veya braketin bileşene bağlanacağı bir ayrık yüz oluşturabilirsiniz. Ardından, destek olarak ayrık yüzü ve bağlantı elemanının uç eklemlerini konumlandırmak için öteleme uzaklığını kullanabilirsiniz. Yüz seçimi yalnızca katı gövdelere uygulanır.
Düzlemsel bir yüz seçtiğinizde bağlantı elemanı yüzün merkez noktasında bir referans düğümü yerleştirir ve kablonun eksenel yönünü tanımlamak için yüze dik olan yönü kullanır. Silindirik yüzler için dairesel yüzün merkez noktasında bir referans düğümü yerleştirir ve eksenel yönü silindirin ekseni boyunca hizalar. Referans düğümünü kablo bağlantı elemanının normal veya eksenel yönü boyunca hareket ettirmek için bir öteleme tanımlayabilirsiniz. Kablo, uçlarda bulunan iki referans düğümü arasında düz bir yol izler. Seçili yüzler eş merkezli ise kablonun eksenel yönü ortak eksenle hizalanır.
Bir uçta birden çok silindirik yüz seçerseniz bunların eş merkezli olması gerekir. Kablo bağlantı elemanı, her bir referans düğümünü seçili yüzün bağlantı düğümlerine bağlamak için dağıtılmış bağlayıcı kullanır.
Kenarlar
Kabuk gövdelerinin dairesel kenarları arasında bir kablo bağlantı elemanı tanımlayabilirsiniz. Dairesel kenarlar için bağlantı elemanı, silindirik yüzlere benzer şekilde referans düğümünü dairesel kenarın merkez noktasına yerleştirir. Referans düğümünü dairesel kenarın ekseni boyunca taşımak için bir öteleme belirleyebilirsiniz.
Kablo, iki referans düğümü arasında düz bir yol izler. Kenarları bir uçta destek olarak kullanabilir ve diğer uç için yüzleri veya tepe noktalarını seçebilirsiniz. Bir uçta birden çok dairesel kenar seçerseniz bunların eş merkezli olması gerekir.
Tepe Noktaları
Katı gövdelerin veya kabuk gövdelerinin tepe noktaları arasında bir kablo bağlantı elemanı tanımlayabilirsiniz. Bağlantı elemanı referans düğümünü doğrudan seçili tepe noktasına yerleştirir. Bu, dağıtılmış bağlayıcı kullanarak referans düğümünü küçük bir etki alanı içinde konumlandırılmış bağlantı düğümlerine bağlar. Kenarların veya yüzlerin seçiminden farklı olarak bağlantı formülasyonunun uygulanması, bir yüz veya bir kenar boyunca yayılmaz ancak tepe noktasının etki alanı etrafında yerel olarak uygulanır.
Kablonun bir veya her iki ucunda bir tepe noktası seçebilir ya da bir uçta bir tepe noktası ve diğer uçta bir yüz veya kenar seçebilirsiniz. Kablo her zaman iki referans düğümü arasında düz bir bağlantı oluşturur.
