Свойства документа - Размеры

На уровне документа можно задать параметры черчения для всех размеров.

Размеры, вставленные с помощью команды Вставить элементы модели, DimXpert и других автоматизированных методов, размещаются в предопределенных месторасположениях, которые располагаются из чертежного вида. Вы устанавливаете предопределенные месторасположения в данном диалоговом окне.

Чтобы отобразить это диалоговое окно, в чертеже выберите Параметры (панель инструментов Стандартная), выберите Свойства документа, а затем выберите Размеры.

Общий чертежный стандарт


Общий чертежный стандарт Заимствован из выбранных настроек страницы Чертежный стандарт.

Текст


Шрифт

Нажмите, чтобы изменить шрифт.


Каждый раз при изменении шрифта размера шрифт размера любого типа на уровне всего документа изменится соответствующим образом.

Двойной размер


Отображение двойных размеров Выберите, чтобы размеры отображались с использованием двойных единиц.
Отобразить двойные единицы измерения Выберите, чтобы отобразить единицы измерения для второго набора размеров.
Положение значения размера Сверху
Снизу
Справа
Слева

Первичная точность


Точность единиц измерения Выберите для значения число разрядов после запятой.
Точность допуска Выберите для допуска число разрядов после запятой.

Двойная точность


Точность единиц измерения Для значения в дополнительных единицах измерения в списке выберите количество знаков после запятой.
Точность допуска Для значений допуска в дополнительных единицах измерения в списке выберите количество знаков после запятой.

Отображение дробей


Стиль, стиль отображения размеров, выраженных дробью
Размер стека: размер вертикальных простых дробей, выраженный в процентах от полного размера
Отобразить знак двойного штриха ("): отображение знака двойного штриха в дробных размерах

Размеры, выраженные дробью, доступны только для длин в единицах ДФС (дюйм, фунт, секунда).

Величина размера вертикальной простой дроби в процентах


100%
50%

Выноски с полкой

Длина выноски Введите значение длины выпрямленной части выноски.

Стрелки


Размер

Задайте значения в трех полях размера стрелок.

Выберите параметр Масштабировать по высоте размера, чтобы изменить размер стрелки в соответствии с высотой выносной линии размера.
Стиль
В списке выберите стиль и нажмите кнопку, соответствующую стилю размера:

Расстояния смещения


Расстояния смещения

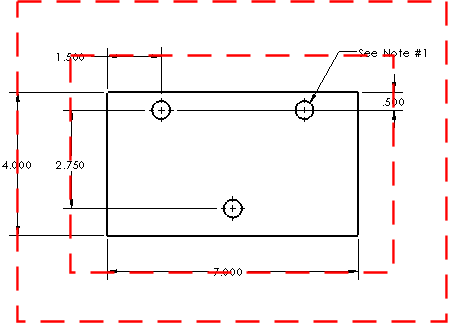

Устанавливает расстояния размеров от модели и от каждого месторасположения (как указано красными штриховыми линиями на картинке ниже).

Зазоры
Для размеров базовой линии укажите расстояния смещения.
  • Между моделью и первой выносной линией размера
  • Между выносными линиями размеров
Эти значения управляют расстояниями между размерами, смещенными по отношению друг к другу и от кромки модели при использовании быстрого размера.
Расположение вида примечаний

Выберите, чтобы использовать данные расстояний смещения вида примечаний. Отмените, чтобы ввести зазоры.


Разрыв выносных линий


Зазор

Задайте зазор в разъединенных выносных линиях и выносках.

Разрыв только вокруг стрелок размеров

Выберите, чтобы разрывы отображались только при пересечении линий и стрелок.


Чтобы разорвать линии размеров, выберите размер и параметр Линии разрыва в PropertyManager. При разрыве размерных линий, они разрываются рядом с другими линиями. При значительном перемещении размера, они возможно не разорвутся рядом с другими линиями. Чтобы обновить отображение, очистите параметр Линии разрыва для выбранного размера и выберите параметр Линии разрыва еще раз.

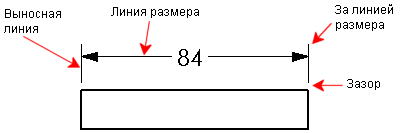

Выносные линии


Зазор

Укажите расстояние между моделью и выносными линиями размера. Это значение также контролирует зазор между выносными линиями и указателями центра.

Продление выносной линии

Укажите длину, на которую выносная линия превышает линию размера.


Параметры

Нули в начале
Стандарт Нули в начале ставятся в соответствии с общим чертежным стандартом.
Отобразить Нули перед запятой отображаются.
Удалить Нули в начале не отображаются.
Незначащие нули
Авто Незначащие нули отсекаются для образования целых метрических значений, что соответствует стандартам ANSI и ISO.
Стандарт Незначащие нули отображаются в соответствии со стандартом ASME Y14.5M-1994.
Отобразить Незначащие нули отображаются в соответствии с количеством десятичных знаков, заданным для единиц измерения.
Удалить Незначащие нули не отображаются.
Добавить скобки по умолчанию

Выберите, чтобы размеры отображались в скобках.

Чтобы установить цвет, выберите Инструменты > Параметры > Настройки пользователя > Цвета. В разделе Настройки схемы цвета выберите Размеры, Не импортированные (Управляемые).
Текст по центру между выносными линиями

Выберите, чтобы размеры отображались в центре между выносными линиями. Данный параметр также выбирает параметр Размер по центру в окнах PropertyManager, содержащих параметр Размер по центру.

При перетаскивании текста размера между выносными линиями, текст размера привязывается к центру между выносными линиями.

Включить префикс в поле основного допуска

Выберите, чтобы при указании префикса включить его в поля допуска.

Отобразить разъединенные размеры в разъединенных видах

Выберите для разъединения размерных линий в разъединенных видах.

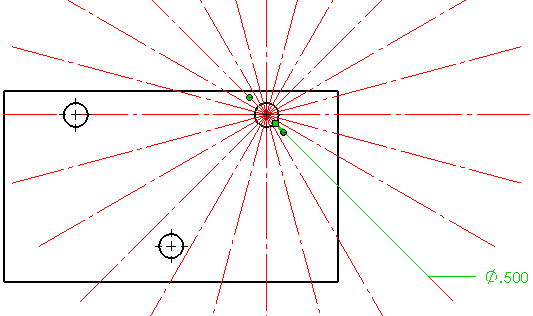

Выноска привязки угла по радиусу/диаметру

Изменение интервала угла привязки, используемого при перетаскивании размеров диаметра, радиальных размеров или размеров фаски по радиальным месторасположениям.

Допуск

Нажмите, чтобы задать допуск.
