Relación de posición de tornillo

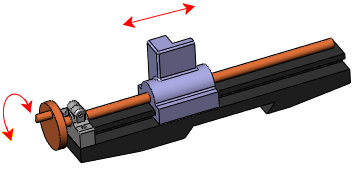

Una relaciónd de posición de este tipo restringe dos componentes a que sean concéntricos y agrega una relación de paso de rosca entre la rotación de un componente y la traslación del otro. La traslación de un componente a lo largo del eje causa rotación del otro componente según la relación de paso de rosca. De manera similar, la rotación de un componente causa la traslación del otro.

Al igual que con otros tipos de relaciones de posición, las relaciones de posición de tornillo no impiden que se produzcan interferencias o colisiones entre los componentes. Para impedir que se produzca una interferencia, utilice las opciones Detección de colisión o Detección de interferencias.

Para agregar una relación de posición de tornillo:

1. Haga clic en Relación de posición (barra de herramientas Ensamblaje) o en Insertar, Relación de posición.

2. En el PropertyManager, en Relaciones de posición mecánicas, haga clic en Tornillo .

3. En Selecciones de relaciones de posición, seleccione los ejes de rotación sobre los dos componentes para el cuadro Entidades para relacionar .

4. En Relaciones de posición mecánicas:

• Revoluciones/<unidad_por_longitud>. Configura el número de revoluciones de un componente para cada unidad de traslación del otro componente. (Establezca las Opciones de unidades para configurar la unidad de longitud del documento).

• Distancia/revolución. Configura la distancia de traslación de un componente para cada unidad de revolución del otro componente.

• Invertir. Cambia la dirección de movimiento de los componentes entre entre sí.

5. Haga clic en .
