Vistas explosionadas en dibujos

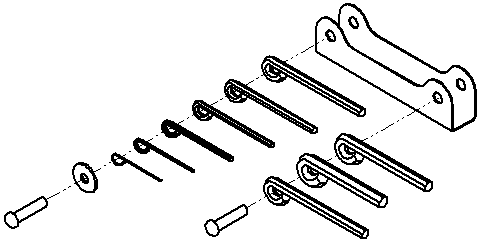

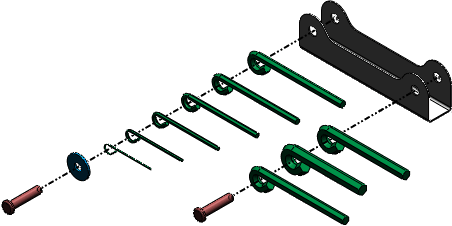

Puede crear una vista explosionada de dibujo a partir de una vista explosionada de ensamblaje. La vista real es una vista de modelo, normalmente una con una orientación isométrica.

  1. En el ensamblaje:
    1. Cree una nueva configuración.
    2. Cree una vista explosionada.

  2. En el dibujo:
    1. Inserte una vista de modelo del ensamblaje utilizando la orientación necesaria para la vista explosionada.

    2. Haga clic con el botón derecho del ratón en la vista de dibujo y haga clic en Propiedades.
    3. En el cuadro de diálogo Propiedades de vista de dibujo, en Información de configuración, seleccione Visualizar en estado explosionado.
