Perspectiva general de matriz y simetría

La operación Matriz repite las operaciones seleccionadas de un grupo con base en una operación a repetir . Se puede crear una matriz lineal, una matriz circular, una matriz conducida por curva, un patrón de rayado o utilizar puntos de croquis o coordenadas de tablas para crear la matriz.

La operación Simetría copia las operaciones seleccionadas o todas las operaciones y crea una simetría de las mismas sobre las caras o planos seleccionados.

Para propagar colores, texturas y datos de roscas cosméticas SolidWorks a todas las instancias de patrones y operaciones de simetría, seleccione la opción Propagar propiedades visuales en el PropertyManager.

Con las piezas multicuerpo, se pueden utilizar las operaciones Matriz o Simetría para crear una matriz o hacer simetría de múltiples sólidos dentro del mismo documento.

  • Para una Matriz lineal, seleccione las operaciones y, a continuación, especifique la dirección, la separación lineal y el número total de instancias.

  • Para una Matriz circular, seleccione las operaciones y una arista o un eje como el centro de rotación y, a continuación, especifique:

El número total de instancias y la separación angular entre las instancias.

– o –

El número total de instancias y el ángulo total en el que desea crear la matriz.

  • Para una Matriz conducida por curva, seleccione las operaciones y una arista o un segmento de croquis sobre el que crear la matriz de la operación. A continuación, puede especificar el tipo de curva, el método de curva y el método de alineación.

  • Para una Matriz de croquis, seleccione dónde desea crear las repeticiones de la operación croquizando puntos en la cara del modelo.

  • Para una Matriz de tabla, agregue o recupere las coordenadas X-Y previamente creadas para crear las repeticiones de la operación en la cara del modelo.

  • Para un Patrón de rayado, rellene una región definida con un patrón de operaciones o con una forma cortada predefinida.

  • Para una Simetría de operación, seleccione las operaciones que desee copiar y el plano sobre el cual creará la simetría de las mismas. Si se selecciona una cara plana en el modelo, se crea una simetría del modelo completo con respecto a la cara seleccionada.

  • Para una Matriz cosmética, rellene una región definida con una matriz cosmética de formas cortadas predefinidas.

También puede crear matrices de matrices y copias simétricas de matrices, así como controlarlas y modificarlas.

El software admite una vista preliminar completa para operaciones de matriz y simetría.

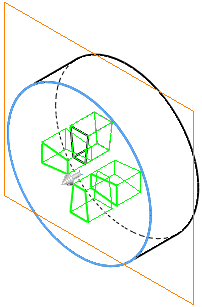

Ejemplo de una vista preliminar de la condición final Hasta la superficie para matrices y simetrías.

Si desea obtener más información acerca del uso de una matriz de componentes en un ensamblaje, consulte Agregar una matriz de componente.
