Использование сопряжений в анимациях
Можно использовать
сопряжения
для ограничения движения между компонентами в исследованиях движения. Можно установить значения для сопряжений расстояния и угла и изменять эти значения для различных точек в анимации. Например, можно добавить сопряжение угла для ограничения местоположения компонента до 30°
. Можно использовать SolidWorks Animator для анимации значения сопряжения от 15° до 45° в течении определенного времени так, чтобы компонент перемещался соответствующим образом.
Чтобы создать анимацию с помощью сопряжения расстояния или угла:
-
Выберите вкладку исследования движения.
-
Перетащите полосу времени вдоль временной шкалы, чтобы задать продолжительность анимации.
|
Маркер времени настроен на длительность в шесть секунд (00:00:00: до 00:00:06).
|
-
Откройте папку Сопряжения в дереве конструирования MotionManager.
-
Дважды нажмите на сопряжение, чтобы изменить его значение.
-
Нажмите кнопку Вычислить (панель инструментов MotionManager).
Анимация отображает движение компонента.
|
Анимация, основанная на сопряжении угла
|
bsp; В данном видео сборка содержит три экземпляра одного узла сборки. Обратите внимание, что ручка возвращается в начальное положение с различной скоростью, указывая, что можно управлять каждым экземпляром узла сборки.
Сопряжения к кривым
Можно управлять движением компонента в анимации путем сопряжения компонента с однотельной кривой, используя сопряжение совпадения, или с многотельной кривой, используя сопряжения пути.
Также можно использовать кривую для определения пошагового просмотра анимации на основе камеры.
Чтобы управлять движением компонента с помощью сопряжений кривой:
-
Создайте сопряжение между компонентом и кривой.
-
Перетащите компонент по кривой.
Чтобы создать пошаговую анимацию на основе камеры:
-
Прикрепите положение камеры или целевую точку к кривой.
-
Создайте анимацию с помощью ключевых точек камеры.
Чтобы создать однотельные кривые из многотельных элементов:
Используйте параметр Разместить сплайн в двумерных и трехмерных эскизах для создания кривой единого объекта на основе нескольких объектов. Разместить сплайн также может соединить прерывистые объекты.
Использование сопряжений кривой с Анимацией
Исследование анимации линейно интерполирует преобразование движения между двумя точками. При сопряжении компонента с кривой, рассчитанное движение может отличаться от желаемого.
Чтобы это исправить, выполните одно из следующих действий:
-
Воспользуйтесь сопряжением расстояния, которое измеряет расстояние по кривой, вместо использования линейной интерполяции. Используйте значение расстояния для определения новой позиции.
-
Добавьте промежуточные ключевые точки, чтобы сделать движение более точным.
Чтобы создать анимацию с использованием сопряжения сборок с кривыми:

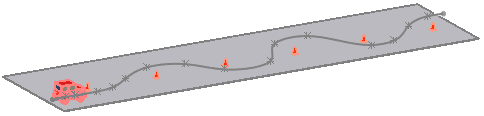

Сопряжение сборки машины с кривой для отображения движения машины вокруг дорожных знаков
-
Откройте сборку и создайте кривую для движения сборки.
-
На вкладке Исследование движения 1 установите bsp;маркер времени на значение 00:00:00.
-
Нажмите Сопряжение (панель инструментов Сборка) или выберите Вставка, Сопряжение.
-
В PropertyManager Сопряжение, если Вы используете однотельную кривую в Шаге 1:
-
В разделе Выбор сопряжений нажмите на поле Объекты сопряжения и выберите кривую и точку в сборке.
-
Выберите Совпадение в качестве типа сопряжения.
-
В PropertyManager Сопряжение, если Вы используете многотельную кривую в Шаге 1:
-
Выберите Сопряжение пути в разделе Дополнительные сопряжения.
-
В разделе Выбор сопряжений выполните следующие действия.
-
Нажмите на Вершину компонента и выберите вершину для создания сопряжения с точкой в сборке.
-
Нажмите на Выбор пути, выберите SelectionManager и путь для сопряжения.
-
Щелкните .
Это сопряжение отвечает за движение машины вдоль кривой.
|
|
Сопряжение отсутствует
|
Сопряжение совпадения с кривой
|
-
Нажмите Сопряжение .
-
Выберите кривую и заднюю часть сборки.
-
Добавьте сопряжение Расстояние bsp;, как можно ближе к 0. Это сопряжение контролирует расстояние, на которое машина перемещается от начальной точки кривой.
-
Щелкните .
-
Перетащите маркер времени на конечное время. Например, используйте 00:00:10.
-
Отредактируйте сопряжение расстояния, чтобы указать расстояние, которое машина проедет от начальной точки. Например, используйте 100 дюймов.
-
Нажмите Воспроизведение, чтобы просмотреть анимацию.
