Скрытие и отображение тел
При работе с многотельными деталями можно скрыть или отобразить поверхность или твердые тела с использованием параметра Вид,Скрыть/Отобразить тела.
Чтобы скрыть тела:
-

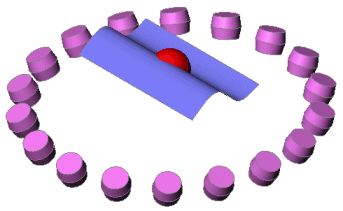

Откройте документ, который содержит несколько твердых тел или тел поверхностей.
-
Выберите Вид, Отобразить/Скрыть тела.
-
В PropertyManager в разделе Скрытые тела выберите тела в графической области в качестве Твердого тела/поверхности .

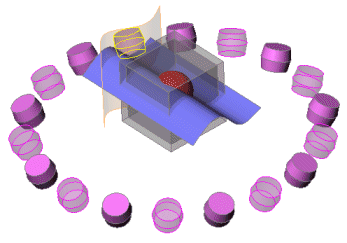

При выборе тела оно становится прозрачным в графической области.
-
Щелкните .
Выбранные объекты остаются скрытыми.

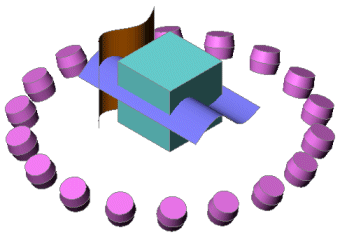

Чтобы отобразить скрытые тела:
-
Еще раз выберите Вид, Скрыть/Отобразить тела для открытия PropertyManager.
-
Выберите полупрозрачные тела в графической области. Можно выбрать только некоторые или все полупрозрачные тела.
-
Щелкните .

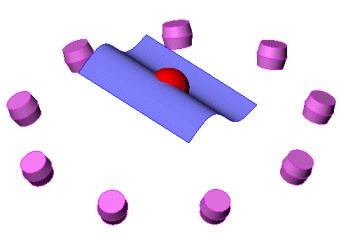

Выбранные полупрозрачные объекты становятся видимыми.
Можно также воспользоваться контекстным меню, чтобы скрыть поверхность, не используя PropertyManager (Менеджер свойств) для предварительного просмотра выбираемых объектов. Чтобы снова отобразить скрытую поверхность, выберите Вид, Скрыть/Отобразить тела, затем выберите полупрозрачные тела в графической области и нажмите
.
ПРИМЕЧАНИЯ.
-
Как и раньше, операции Скрыть или Отобразить можно выполнять из дерева конструирования FeatureManager, однако при этом не открывается PropertyManager, и модель не отображается в полупрозрачном состоянии.
-
Чтобы скрыть или отобразить компонент сборки, нажмите инструмент Скрыть/Отобразить компонент на панели инструментов Сборка.
