Примеры допуска и точности размера

Можно указать параметры допуска и точности в PropertyManager Значение размера, как показано в примерах ниже.

Если деталь обладает несколькими конфигурациями, выберите Конфигурации для изменения выбранной конфигурации.

Изменения допусков управляющих размеров в чертеже передаются в модель.

Основное Добавляет четырехугольник вокруг текста размера. В геометрических размерах и допусках параметр Стандартные указывает на теоретически точное значение размера.
Двунаправленный Отображает номинальный размер, сопровождающийся отдельными верхним и нижним допусками. В и установите значения выше и ниже номинала.
Ограничение Отображает верхний и нижний пределы для размера. В и установите значения выше и ниже номинала. Значения допусков добавляются и отнимаются от номинала.
Симметричность Отображает номинальный размер, сопровождающийся допуском. В установите одинаковое значение для уровней выше и ниже номинала.
MIN Отображает номинальное значения с суффиксом MIN.
MAX Отображает номинальное значения с суффиксом MAX.

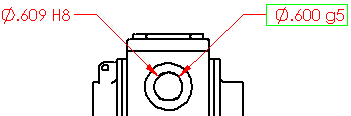

Посадка с допусками Устанавливает допуск с помощью Классификации и алфавитно-цифровых значений. В данном примере:
  • Тип допуска = Посадка
  • Классификация = Зазор
  • Посадка отверстия = H8
  Устанавливает допуск вала с использованием значения Посадка вала, равного g5.

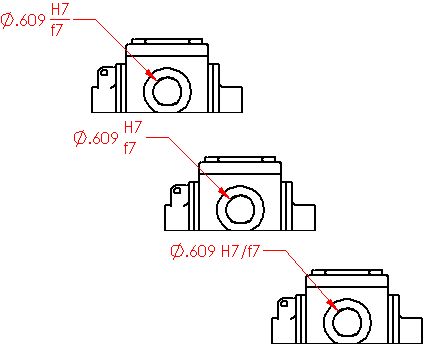

  Комбинирует допуски посадки в один размер:
  • Группа с линией
  • Одна на другой без линии
  • Линейное отображение
  Использование параметра Посадка с допуском для отображения значения допуска. Использование параметров Посадка отверстия и Посадка вала определяет значения допусков автоматически. dim_fit_w_tol_update.gif
  Использует значения Посадки без их отображения, устанавливает параметр Тип допуска на значение Посадка (только допуск).
