Tavolozza delle viste

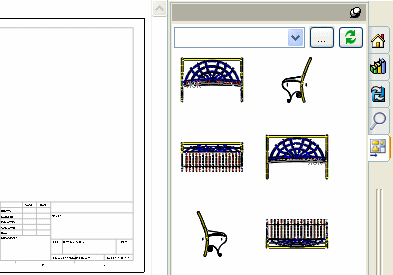

Utilizzare la Tavolozza delle viste , nel Task Pane, per inserire rapidamente una o più viste predefinite al disegno. Questa tavolozza contiene le immagini di viste standard, viste di annotazione, viste in sezione, ripetizioni piatte (per parti di lamiera) appartenenti al modello selezionato. È possibile trascinare una di queste viste sul foglio per creare una vista di disegno. Ogni vista viene creata come vista del modello.

Gli orientamenti di vista della tavolozza si basano sugli otto orientamenti standard (*Frontale, *Destro, *Superiore, *Posteriore, *Sinistro, *Inferiore, *Corrente e *Isometrico) e qualsiasi vista personalizzata nella parte o assieme. Dopo avere posizionato la vista, è possibile piegare o proiettare le viste da questa.

Quando si utilizza una vista, viene rimossa dalla tavolozza.



La Tavolozza delle viste si popola di elementi se l'utente esegue una delle azioni seguenti:

  • Fare clic su Crea disegno dalla parte/assieme .
  • Seleziona un documento dalla Tavolozza delle viste.
  • Effettua una selezione in un elenco di documenti aperti nella Tavolozza delle viste.
Nei grandi assiemi, tipicamente più di 200 componenti, la Tavolozza delle viste non si popola. Usare Inserisci > Vista del disegno per inserire la vista di un modello in un disegno.
La Tavolozza delle viste supporta AutoCAD® 2002 fino alla versione 2008.
