Ein Abziehbild ist ein 2D-Bild, das auf ein Modell angewendet wird. Sie können Abziehbilder zur Anbringung von Warnungen oder Instruktionen an Modellen verwenden. Sie können die Abziehbilder auch zur Erstellung von Modelldetails verwenden, die sie effektvoll mit einem Bild anstatt mit der Modellgeometrie repräsentieren können, wie z.B. eine Motorhaube oder einen Bilderrahmen.
Sie können Abziehbilder in SOLIDWORKS ansehen und anwenden. Sie können Abziehbilder in eDrawings und PhotoView 360 ansehen.
 |

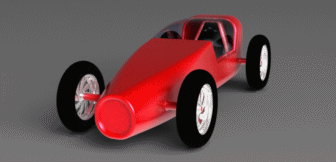

| Modell eines Autos |
 |

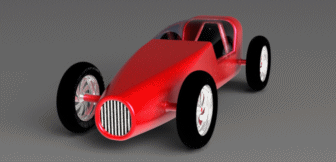

| Modell eines Autos mit einem Abziehbild, das die Motorhaube darstellt |
Standardmäßig verwenden Abziehbilder ein Beleuchtungsschema, das sich vom Schema für das Erscheinungsbild unter dem Abziehbild unterscheidet. Um die Beleuchtungsschema für ein Erscheinungsbild zu verwenden, wählen Sie im PropertyManager Abziehbilder auf der Registerkarte Beleuchtung die Option Darunterliegendes Erscheinungsbild verwenden aus.
