Visualización de relaciones de operación

Para ver rápidamente las dependencias de operación, es posible visualizar las relaciones gráficas entre elementos en el gestor de diseño del FeatureManager.

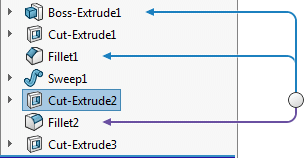

La Visualización de referencias dinámicas le permite ver las relaciones principales y secundarias entre elementos del gestor de diseño del FeatureManager. Al pasar el cursor sobre una operación con referencias en el gestor de diseño del FeatureManager, se visualizan flechas que muestran las relaciones. Las flechas azules muestran relaciones de operaciones padres. Las flechas moradas muestran relaciones de operaciones secundarias.

Si una referencia no se puede mostrar porque una operación no se expande, la flecha apuntará a la operación que contiene la referencia y la referencia real aparecerá en un cuadro de texto a la derecha de la flecha.

Todas las referencias visibles Una referencia oculta

La visualización de referencias dinámicas se desactiva de forma predeterminada.

Para activar la visualización de referencias dinámicas:

  1. En el gestor de diseño del FeatureManager, haga clic con el botón derecho del ratón en el primer elemento (en la pieza o en el ensamblaje).
  2. Haga clic en una o ambas de las siguientes opciones:
    • Visualización de referencias dinámicas (Principal)
    • Visualización de referencias dinámicas (Secundaria)
En ensamblajes, si activa o desactiva la visualización de referencias dinámicas en cualquier nivel, el cambio afectará a todo el ensamblaje.
