Допуск сгиба и величина уменьшения

Расчет допуска сгиба и величины уменьшения являются методами определения плоской длины листа для задания необходимых размеров для согнутой детали. Другие методы включают таблицы сгибов, коэффициент К и расчет сгиба.

Расчеты допуска сгиба и величины уменьшения

На следующем рисунке отображены величины A и B, которые используются для расчета допуска сгиба:



Для расчета общей плоской длины для допуска сгиба используется следующее уравнение:

Lt = A + B + BA

где:

  • Lt - это общая плоская длина
  • BA является значением допуска сгиба

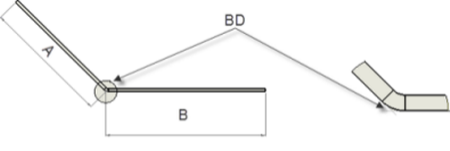

На следующем рисунке отображены величины A, B и BD, использующиеся для расчета уменьшения сгиба:


Для расчета общей плоской длины для величин уменьшения сгиба используется следующее уравнение:

Lt = A + B - BD

где:

  • Lt - это общая плоская длина
  • BD - это величина уменьшения сгиба
    Необходимо измерить величину уменьшения сгиба (BD) с виртуальной резкостью.

Значение допуска сгиба и величины уменьшения

Можно указать точное значение допуска сгиба или уменьшения сгиба для любого сгиба листового металла путем ввода значения при создании сгиба.

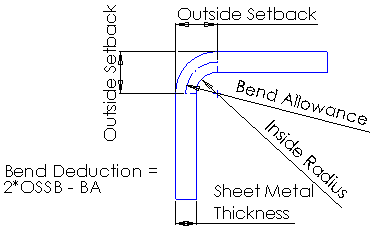

Значение допуска, указанное для заданного радиуса и угла сгиба, должно находиться пределах между длиной внутренней и внешней кромок сгиба. По определению величина уменьшения сгиба является разницей между допуском сгиба и уменьшенным вдвое внешним значением.
