| Rura po lewej stronie jest operacją Mierz od.
|
|
| Zastosujmy następujące tolerancje do złączki.
|
|
| Gdy opcja Normalnie do operacji początkowej nie jest zaznaczona, maksymalne odsunięcie pomiędzy dwiema rurami wynosi 7.

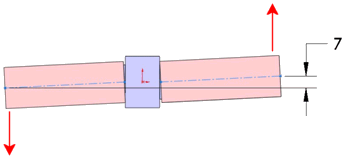

TolAnalyst oszacowuje badanie wzdłuż osi Y poprzez przechylenie zewnętrznego końca lewej rury w dół i zewnętrznego końca prawej rury w górę.
|
|
Gdy opcja Normalnie do operacji początkowej jest wybrana, maksymalne odsunięcie pomiędzy dwiema rurami wynosi 9.
Aby uzyskać te wyniki:
- TolAnalyst obraca wektor pomiaru względem osi Z, aby ustawić go prostopadle do osi lewej rury końcowej.
- TolAnalyst przechyla zewnętrzne końce obydwu rur do dołu.
|
|
