接头 - 螺栓

螺栓 可以将两个零部件、多个零部件或一个零部件与地连接。您可以定义穿过实体、抽壳和钣金实体连接的螺栓。

类型

螺栓类型

选项

带螺母的标准或柱形沉头孔

  • 螺栓螺钉孔的圆形边线 螺栓螺母孔的圆形边线 。选择一条边线以分别定义螺栓螺钉和螺栓螺母位置。

  • 相同螺钉和螺母直径。如果螺栓螺钉与螺母的直径相同则选取。

  • 螺钉直径 螺母直径 。分别设定螺栓螺钉和螺栓螺母直径的单位和值。根据默认,程序以 1.5 因子乘以柄直径来获取螺钉直径。

  • 螺栓柄直径 。设定柄直径的单位和值。

带螺母的锥形沉头孔

  • 圆锥面 。选取圆锥面以定义螺栓螺钉。

  • 螺栓螺母孔的圆形边线 。请参阅前面的说明。

  • 螺母直径 螺栓柄直径 。请参阅前面的说明。根据默认,程序以 1.5 因子乘以柄直径来获取螺母直径。

标准或柱形沉头孔螺钉

  • 螺栓螺钉孔的圆形边线 。请参阅前面的说明。

  • 螺纹面 。从另一个与螺纹接触的零部件中选择孔面。

  • 螺钉直径  螺栓柄直径 。请参阅前面的说明。根据默认,程序以 1.5 因子乘以柄直径来获取螺钉直径。

锥形沉头孔螺钉

  • 圆锥面 。请参阅前面的说明。

  • 螺纹面 。请参阅前面的说明。

  •  螺栓柄直径 。请参阅前面的说明。

地脚螺栓

  • 螺栓螺钉孔的圆形边线 。请参阅前面的说明。

  • 目标基准面 。选择一个基准面以绘制虚拟壁。您定义一个虚拟壁接触条件以防止穿透到基体。

  • 螺母直径 螺栓柄直径  请参阅前面的说明。根据默认,程序以 1.5 因子乘以柄直径来获取螺母直径。

螺栓柄 直径值应等于或小于螺纹面的直径。

紧套

如果柄的半径等于与其中至少一个零部件相关联的圆柱面的半径,则选取。设定到紧密配合圆柱面为刚性,在曲柄为刚性实体时将变形。紧密配合螺栓接头范例.

柄接触面 。选择与柄接触的一个或多个圆柱面。如果从零部件中选择了多个面,这些面应具有相同的轴和半径。

材料

Simulation 默认从 SolidWorks 材料库中选取合金钢作为螺栓的材料。

  • 自定义。定义您自己的材料属性。设定单位 杨氏模量泊松比 、以及热扩张系数

  • 。单击选择材料打开材料对话框。

该程序不会维护指向所选库的链接。如果您编辑库,更改则不反映在螺栓中。

  • 包括质量。在分析中包含螺栓的质量

强度数据

  • 已知张力应力区域。如果张力应力区域已知(螺栓螺纹面的最小区域)则选择此选项。

  • 计算的张力应力区域。选择此选项允许程序计算螺栓的张力应力区域。

    • 张力应力区域。设定螺栓的已知张力应力区域。

    • 螺距。输入每英寸或每毫米的螺栓螺纹数。

    • 螺栓强度。设定螺栓材料及其单位的强度。

对于螺栓,用于评估螺栓失败的常用强度参数有三个。屈服强度、终极强度和验证强度(屈服强度的 90%)。最常用的参数是螺栓材料或级别的屈服强度,但用户应选择最适合应用程序的一个强度值。

    • 安全系数。为螺栓的通过/未通过设计检查设定安全系数。如果组合载荷超过 1/安全系数的比率,则螺栓失败。单击此处安全检查螺栓。

预载

  • 单位

  • 。如果螺栓上的轴载荷是已知的,则选择此选项。

  • 扭矩 。如果用来拧紧螺栓的扭矩是已知的,则选择此选项。

摩擦系数 (K) 。该程序使用此系数根据给定的扭距来计算轴心力。

高级选项

  • 螺栓系列。选取以将两个以上零部件栓在一起。对于非线性算例,可将两个以上的实体零部件用螺栓连接起来。

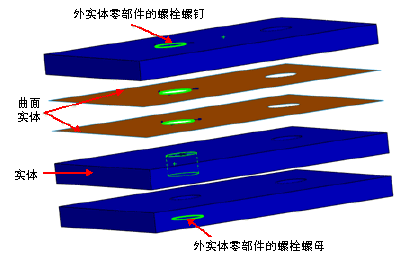

。从中间零部件选择实体的圆柱面或壳体表面的圆形边。对于非线性算例,请从实体选择一个圆柱面。

  • 对称螺栓。如果一个或多个对称的基准面切透了一个螺栓,则您可以定义一个对称的螺栓。

参考几何体 。对于 1/2 对称螺栓,选择对称的基准面或平面。

如果您使用对称螺栓,根据选定的对称类型,输入总预载值的 1/2 或 1/4,以及螺栓总质量的 1/2 或 1/4。此外,当您在运行了算例后列举螺栓力时,结果等于总力的 1/2 或 1/4。

符号设定

  • 编辑颜色。选择符号的颜色。

  • 符号大小 。设定符号的大小。

  • 显示预览。在图形区域中切换螺栓的显示状态。

注释

  • 适用于静态算例和非线性算例。

  • 螺栓接头公式是复杂的非线性行为的近似表达。此在以螺栓处于张力状态时提供精确结果。在螺栓承受压缩载荷状态时的载荷情形中,螺栓接头的轴向力可能不精确。在这些情况中,减少预载螺栓力可能会产生螺栓"松弛"及在螺栓和零部件之间丢失接触。这种行为在 Simulation 中无法被螺栓接头公式捕获。对于这些情况,建模实际螺栓并在螺栓和零部件之间定义无穿透接触面组。

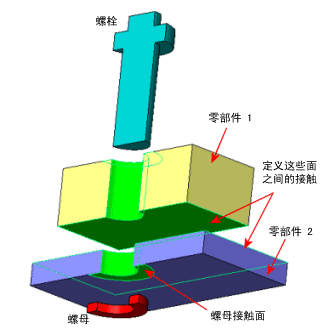

  • 您可能需要定义接触条件以防止发生干涉,如图所示:

定义这两个面之间的接触。可以定义全局、零部件或局部接触。

如果面最初不是接触的,则无需定义接触,而且在装入期间不会发生接触。

  • 可选择对静态算例考虑两个壳体表面之间的飞穿透接触的壳体厚度。

  • 孔系列

    • 为孔系列中的一个孔添加螺栓时,本软件允许将螺栓传播到孔系列中的所有其它孔中。

    • 软件会依据单独文件夹中的孔系列对接头分组。

    • 对分组中的任意螺栓进行编辑时,编辑内容都会应用于该系列的所有接头上。

    • 您可以在解散螺栓系列,断开螺栓之间的联系之后,单独编辑各螺栓的每项特征。用右键单击包含有系列的文件夹并选择解散螺栓系列

    • 您还可以在解散接头系列之后将其恢复。用右键单击包含有系列的文件夹并选择重新建立螺栓系列
