直接网格参考方法（Direct Mesh Referencing Method）
在使用了网格处理向导后，您可参考网格特征顶点直接在网格上绘制草图。然后您使用草图来生成曲面和实体模型。消费产品设计员应为复杂形状使用直接网格参考。您使用直接网格参考，因为它比曲面向导更容易且更精确。
欲使用直接网格参考：
打开网格文件，然后使用网格处理向导将之准备好。
在网格上绘制捕捉到网格顶点的样条点。

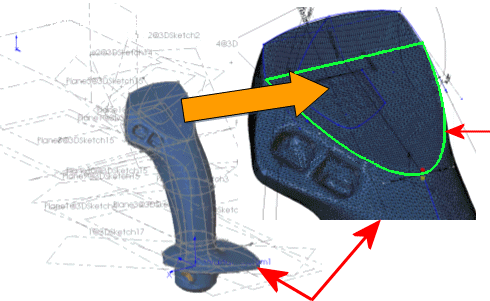

在此例中，您打开一复杂手控装置的网格。
|
|
草图 |
|
网格 |
通过参考网格的关键设计区域来完成草图。此为草图样条捕捉设计意图的范例。
使用草图生成曲面。
使用曲面处理工具（如解除剪裁、剪裁、及延伸）来剪裁不需要的曲面。然后将曲面缝合在一起并将之加厚以生成实体模型。根据需要应用圆角来完成实体模型。
