电缆夹

您也可在您与自动步路 PropertyManager 中为管道生成正交线路时使用电缆夹。

要求

要使用在线夹落差处自动步路 Routing 选项，电缆线夹要求具有以下内容：

• 两个线路点。线路点识别零件为一线夹零部件，并为自动步路定义实体/退出点。

• 两个线路点之间的轴。轴为您在装配体中预先放置的线夹定义线路中心线。

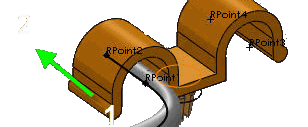

线路在您将线夹拖动到线路设计装配体中时沿 RPoint1 和 RPoint2 之间的轴生成。因此，如果您的线夹包括一个以上线路点，注意根据线路设计意图定义头两个线路点。

此外，为便于调整线夹方向，您可添加：

• 命名为旋转轴的轴，您在将线夹放置在装配体中时或之后绕此轴旋转线夹。

• 与装配体中的边线或轴对齐且命名为线夹轴的轴。例如，您可将两个线路点之间的轴命名为线夹轴。

此外，如果您想使线夹在电缆直径更改时自动调整大小，您需要：

• 过滤器数据。在命名为 FilterSketch(过滤草图)的草图中，生成并标注三个同心圆：

• NominalDiameter@FilterSketch(名义直径@过滤草图), 此为线夹的名义直径。

• InnerDiameter@FilterSketch(内径@过滤草图)，此为线夹可包容的最小线盘的直径。

• OuterDiameter@FilterSketch(外径@过滤草图)，此为线夹可包容的最大线盘的直径。

• 重叠配置。使用系列零件设计表以不同大小生成线夹的多个配置，过滤器数据带有不同的数值。一个大小的内径必须小于下一大小的外径，这样整个配置组可覆盖从最大到最小的整个大小范围，无任何缝隙。

有关操作线夹的步骤，参阅：

• 穿越线夹步路

• 旋转和对齐线夹

• 重新步路以省略线夹

• 以虚拟线夹步路
