可以指定所有尺寸的文档层绘图设定。
使用插入模型项目、DimXpert、及其它自动方法插入的尺寸放置在从工程图视图延展的预定义位置。您在此框中设定预定义的位置。
要显示该对话框，在工程图中单击
选项
（标准工具栏），选择文档属性，然后选择尺寸。
每次更改尺寸字体时，每种尺寸类型的文档层字体也会相应地更新。
| |
|
| |
|
| 默认添加括号
|
选择此项可在括号内显示尺寸。
要设定颜色，单击。在颜色方案设置中选取尺寸，未输入（从动）。
|
| 置中于延伸线之间 |
选择此项可在延伸线之间将尺寸置中。该选项也在包含有尺寸置中选项的 PropertyManager 中选取尺寸置中  。
当您在延伸线之间拖动尺寸文字时，尺寸文字捕捉在延伸线中心点之间。
|
| 在基本公差框内包括前缀 |
选择此项可在指定前缀时在公差框内包括文字前缀。
|
| 在断裂视图中显示尺寸为断裂 |
选择此项可在断裂视图中显示尺寸折断线。
|

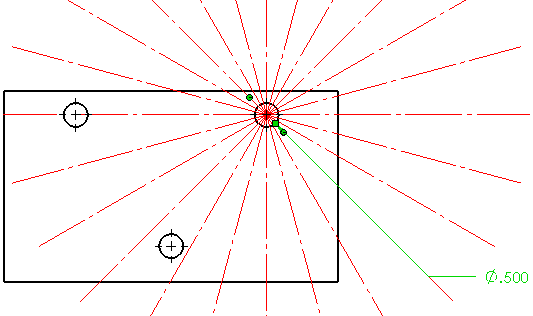

| 径向/尺寸引线捕捉角度 |
修改在您沿径向位置拖动直径、径向、或倒角尺寸时所用的捕捉角度间隔。
|
| |
|
