输出钣金零件到 DXF 或 DWG 文件

新的 DXF/DWG 输出 PropertyManager 可将钣金零件实体输出至 .dxf 或 .dwg 文件。您也可以输出折弯线、草图及成形工具这类实体。预览视图可用于显示所选项，以及移除孔或切断点这类不需要的实体。

1. 在打开钣金零件后，请通过以下操作之一打开 PropertyManager：
   • 保存零件（文件 > 另存为）至一个 dxf 或 dwg 文件类型。
   • 右键单击平板型式特征并单击输出到 DXF/DWG。
2. 单击保存。

   PropertyManager 随即出现。

3. 选择要输出的实体并单击 。

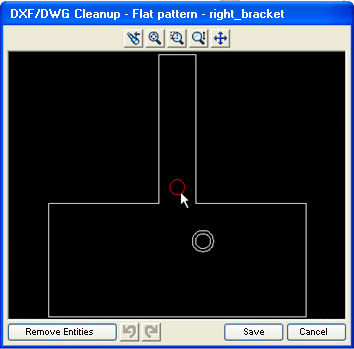

   DXF/DWG 清理预览窗口随即出现。



4. 要移除实体，请选中它们并单击移除实体。
5. 如需进行修改，请取消预览并返回 PropertyManager。
