視覺化組合件

視覺化組合件:

  1. 在最後一欄的頂部按一下質量,依質量排序零組件。
  2. 在面板左側,按一下垂直列。

    該垂直列顯示從紅色到藍色的色譜。在圖面中,零組件變為其在「組合件視覺化」面板中的項目旁邊的色彩。這些色彩表示零組件的相對質量。最重的零組件顯示為紅色,最輕的顯示為藍色,其他的介於兩者之間。

  3. 加入其他色彩到色譜中:
    1. 按一下垂直列左側的空白區域。

    2. 色彩對話方塊中,選擇 (黃色),然後按一下確定

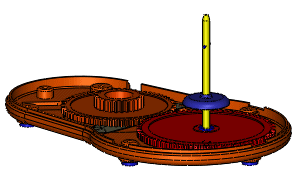

    即會有一個黃色滑塊加入色譜。圖面中零件的色彩將會變化。

    您可以上下移動色彩來修改色譜。您可以用右鍵按一下色彩滑塊,然後變更其色彩或刪除它。要返回至原始的兩個滑塊,用右鍵按一下任何滑塊,然後按一下全部重設

  4. 在欄標題下,向下拖曳水平列,並將其放在 gear-caddy 下方。

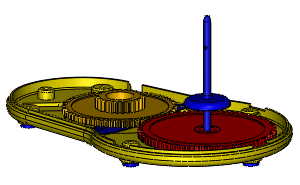

    在圖面中,最重的零組件 gear-caddy 會隱藏。

  5. 在清單底部,向上拖曳水平列,並將其放在 shaft gear insert 上方。



    這三個重量最小的零組件將會隱藏。請注意,色譜會調整至可見的零組件,顯示其相關值。

  6. 使列回到到其原始位置:
    1. 用右鍵按一下頂部列,然後按一下移至頂部
    2. 用右鍵按一下底部列,然後按一下移至最後
