使外部零組件為虛擬零組件

您可以將外部儲存的零組件設為虛擬零組件，這樣會斷開到外部零組件檔案的連結。會略過現有參考並重新命名零組件。

您可以在將零組件插入組合件時或插入後將其設為虛擬零組件。

  1. 開啟安裝目錄/samples/whatsnew/assemblies/virtual/conveyor.sldasm。

    該組合件包含兩個零組件：rail 次組合件和 pin。

  2. 按一下插入 > 零組件 > 現有零件/組合件。
  3. 在 PropertyManager 中的選項之下，選擇使為虛擬。

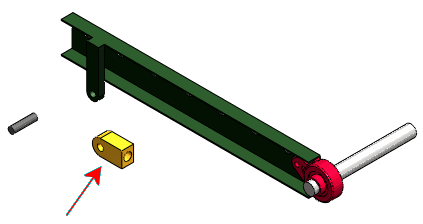

  4. 在要插入之零件/組合件下，按一下瀏覽，開啟 rod_clevis.sldprt，然後按一下以將其放到圖面中。



    軟體會警告您，將零組件設為虛擬會斷開到外部檔案的連結。

  5. 按一下確定。

    該零件會作為虛擬零組件加入到組合件中，名稱為 [Copy of rod_clevis^conveyor]。

    現在將 pin 設為虛擬零組件。

  6. 在 FeatureManager(特徵管理員) 或圖面中，用右鍵按一下 pin，然後按一下使為虛擬。

    軟體會警告您，將零組件設為虛擬會斷開到外部檔案的連結。

  7. 按一下確定。

    pin 的名稱會變為 [Copy of pin .75x3.0^conveyor]。
