На уровне документа можно задать параметры черчения для всех размеров.
Размеры, вставленные с помощью команды Вставить элементы модели, DimXpert и других автоматизированных методов, размещаются в предопределенных месторасположениях, которые располагаются из чертежного вида. Вы устанавливаете предопределенные месторасположения в данном диалоговом окне.
Чтобы отобразить это диалоговое окно, в чертеже выберите
Параметры
(панель инструментов Стандартная), выберите Свойства документа, а затем выберите Размеры.
Текст
Шрифт
|
Нажмите, чтобы изменить шрифт.
|
Каждый раз при изменении шрифта размера шрифт размера любого типа на уровне всего документа изменится соответствующим образом.
Двойной размер
Отображение двойных размеров
|
Выберите, чтобы размеры отображались с использованием двойных единиц. |
Отобразить двойные единицы измерения |
Выберите, чтобы отобразить единицы измерения для второго набора размеров. |
Положение значения размера |
Сверху |
Снизу |
Справа |
Слева |
Первичная точность
Точность единиц измерения
|
Выберите для значения число разрядов после запятой. |
Точность допуска |
Выберите для допуска число разрядов после запятой.
|
Двойная точность
Точность единиц измерения |
Для значения в дополнительных единицах измерения в списке выберите количество знаков после запятой. |
Точность допуска |
Для значений допуска в дополнительных единицах измерения в списке выберите количество знаков после запятой.
|
Величина размера вертикальной простой дроби в процентах
Выноски с полкой
Длина выноски |
Введите значение длины выпрямленной части выноски. |
Стрелки
Размер
|
Задайте значения в трех полях размера стрелок.
|
Выберите параметр Масштабировать по высоте размера, чтобы изменить размер стрелки в соответствии с высотой выносной линии размера. |
Стиль |
В списке выберите стиль и нажмите кнопку, соответствующую стилю размера:
|
Расстояния смещения
Расстояния смещения |

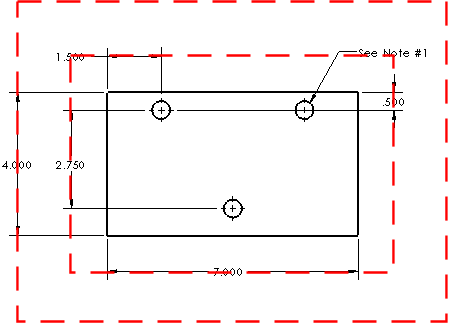

Устанавливает расстояния размеров от модели и от каждого месторасположения (как указано красными штриховыми линиями на картинке ниже).

|
Зазоры |
Для размеров базовой линии укажите расстояния смещения. - Между моделью и первой выносной линией размера
- Между выносными линиями размеров
Эти значения управляют расстояниями между размерами, смещенными по отношению друг к другу и от кромки модели при использовании быстрого размера.
|
Расположение вида примечаний |
Выберите, чтобы использовать данные расстояний смещения вида примечаний. Отмените, чтобы ввести зазоры.
|
Разрыв выносных линий
Зазор
|
Задайте зазор в разъединенных выносных линиях и выносках.
|
 |
Разрыв только вокруг стрелок размеров |
Выберите, чтобы разрывы отображались только при пересечении линий и стрелок.
|
Чтобы разорвать линии размеров, выберите размер и параметр Линии разрыва в PropertyManager. При разрыве размерных линий, они разрываются рядом с другими линиями. При значительном перемещении размера, они возможно не разорвутся рядом с другими линиями. Чтобы обновить отображение, очистите параметр Линии разрыва для выбранного размера и выберите параметр Линии разрыва еще раз.

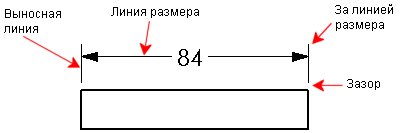

Выносные линии
Зазор
|
Укажите расстояние между моделью и выносными линиями размера. Это значение также контролирует зазор между выносными линиями и указателями центра.
|
 |
Продление выносной линии |
Укажите длину, на которую выносная линия превышает линию размера.
|
Параметры
Нули в начале |
Стандарт |
Нули в начале ставятся в соответствии с общим чертежным стандартом. |
Отобразить |
Нули перед запятой отображаются. |
Удалить |
Нули в начале не отображаются.
|
|
Незначащие нули |
Авто |
Незначащие нули отсекаются для образования целых метрических значений, что соответствует стандартам ANSI и ISO. |
Стандарт |
Незначащие нули отображаются в соответствии со стандартом ASME Y14.5M-1994. |
Отобразить |
Незначащие нули отображаются в соответствии с количеством десятичных знаков, заданным для единиц измерения. |
Удалить |
Незначащие нули не отображаются.
|
|
Добавить скобки по умолчанию
|
Выберите, чтобы размеры отображались в скобках.

Чтобы установить цвет, выберите . В разделе Настройки схемы цвета выберите Размеры, Не импортированные (Управляемые).
|
Текст по центру между выносными линиями |
Выберите, чтобы размеры отображались в центре между выносными линиями. Данный параметр также выбирает параметр Размер по центру в окнах PropertyManager, содержащих параметр Размер по центру.
При перетаскивании текста размера между выносными линиями, текст размера привязывается к центру между выносными линиями.

|
Включить префикс в поле основного допуска |
Выберите, чтобы при указании префикса включить его в поля допуска.

|
Отобразить разъединенные размеры в разъединенных видах |
Выберите для разъединения размерных линий в разъединенных видах.

|

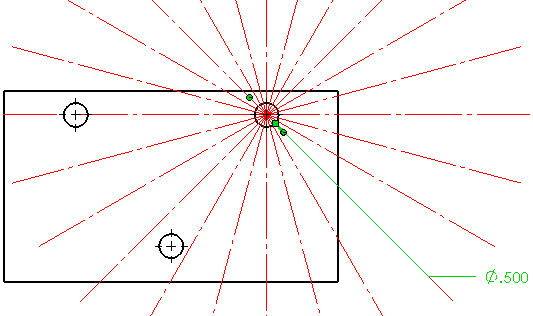

Выноска привязки угла по радиусу/диаметру |
Изменение интервала угла привязки, используемого при перетаскивании размеров диаметра, радиальных размеров или размеров фаски по радиальным месторасположениям.

|
Допуск |
Нажмите, чтобы задать допуск.

|
